如何选择压力变送器？全面解析测量精度、介质适配与长期稳定性

在工业过程控制与自动化系统中，压力变送器是实现压力、液位等关键参数精准测量的核心仪表。其选型的正确与否，直接关系到系统运行的可靠性、测量数据的准确性以及长期维护成本。本文将从技术原理、产品选型、应用适配等维度，为工程技术人员提供一份全面的选型指南。

一、 压力变送器基础原理与分类

压力变送器的工作原理主要基于压阻效应。当被测介质的压力作用于传感器的敏感膜片时，膜片产生形变，导致其内部压敏电阻的阻值发生变化。通过内置的电子放大与处理电路，将这一微弱的电阻变化转换为标准的电信号输出，如4-20mA电流信号、0-10V电压信号或RS485数字信号，从而实现对压力的远程监测与控制。

根据核心传感元件的不同，主流压力变送器可分为以下几类：

1. 扩散硅压力变送器：采用进口高精度扩散硅芯体，具有结构小巧、响应速度快、性价比高等特点。其测量范围宽，可覆盖-100kPa至60MPa，适用于石油、化工、电力、环保等大多数工业领域的过程压力测量。
2. 陶瓷压力变送器：核心采用抗腐蚀的陶瓷敏感芯片，配合聚丙烯（PP）或聚四氟乙烯（PTFE）等防腐材质外壳，专门用于测量具有腐蚀性的液体或气体。例如，PP材质防腐型适用于一般腐蚀介质，而全四氟防腐型则能耐受更强腐蚀，如酸、碱、氯离子等，但需注意不可用于测量氢氟酸。
3. 单晶硅压力变送器：代表了高精度测量的前沿技术。采用德国技术的单晶硅传感器，精度最高可达±0.075%FS，长期稳定性优异（如±0.1%FS/3年）。其内置微处理器和数字隔离技术，能实现动态温度补偿，显著降低温漂，适用于对测量精度和稳定性要求极高的场合，如能源计量、精密实验、高端制造等。

二、 选型核心考量：精度、介质与稳定性

选择压力变送器时，需重点评估以下三个核心性能指标：

1. 测量精度 精度是衡量变送器输出值与真实压力值接近程度的指标。常见精度等级有0.1级、0.2级、0.25级、0.5级和1.0级。数值越小，精度越高。 - 高精度应用：如能源结算、工艺配方控制、质量检测，应选择0.1级或0.2级的单晶硅变送器。 - 一般过程监控：如水泵压力、储罐液位、管道流量监测，选择0.5级或1.0级的扩散硅或陶瓷变送器即可满足要求，性价比更优。

2. 介质适配性 介质特性决定了变送器的接液材质选择，这是确保仪表长期稳定运行、避免腐蚀损坏的关键。 - 普通介质（水、空气、油品等）：可选用标准316L不锈钢隔离膜片的扩散硅变送器。 - 腐蚀性介质（酸、碱、盐水、化工原料等）：必须选用防腐型变送器。需根据介质的具体化学成分，选择PP材质或PTFE（四氟乙烯）材质的防腐产品。知识库资料明确指出，所有防腐型变送器均不可用于测量氢氟酸，对于温度过高的介质也需提前咨询确认兼容性。 - 介质温度：变送器有其工作温度范围（通常-20℃~85℃）。若介质温度过高，需通过引压管、冷却器等装置进行降温隔离，以保护传感器。

3. 长期稳定性 稳定性指变送器在长时间工作后，其性能参数保持不变的能力。高稳定性意味着更低的校准频率和更长的免维护周期。 - 单晶硅变送器凭借其先进的数字补偿技术，长期稳定性表现突出，例如可达±0.1%FS/3年。 - 高品质的扩散硅和陶瓷变送器，年稳定性也可达到±0.25%FS或±0.5%FS。选型时应关注产品手册中标明的长期稳定性参数。

三、 主流产品结构与特点

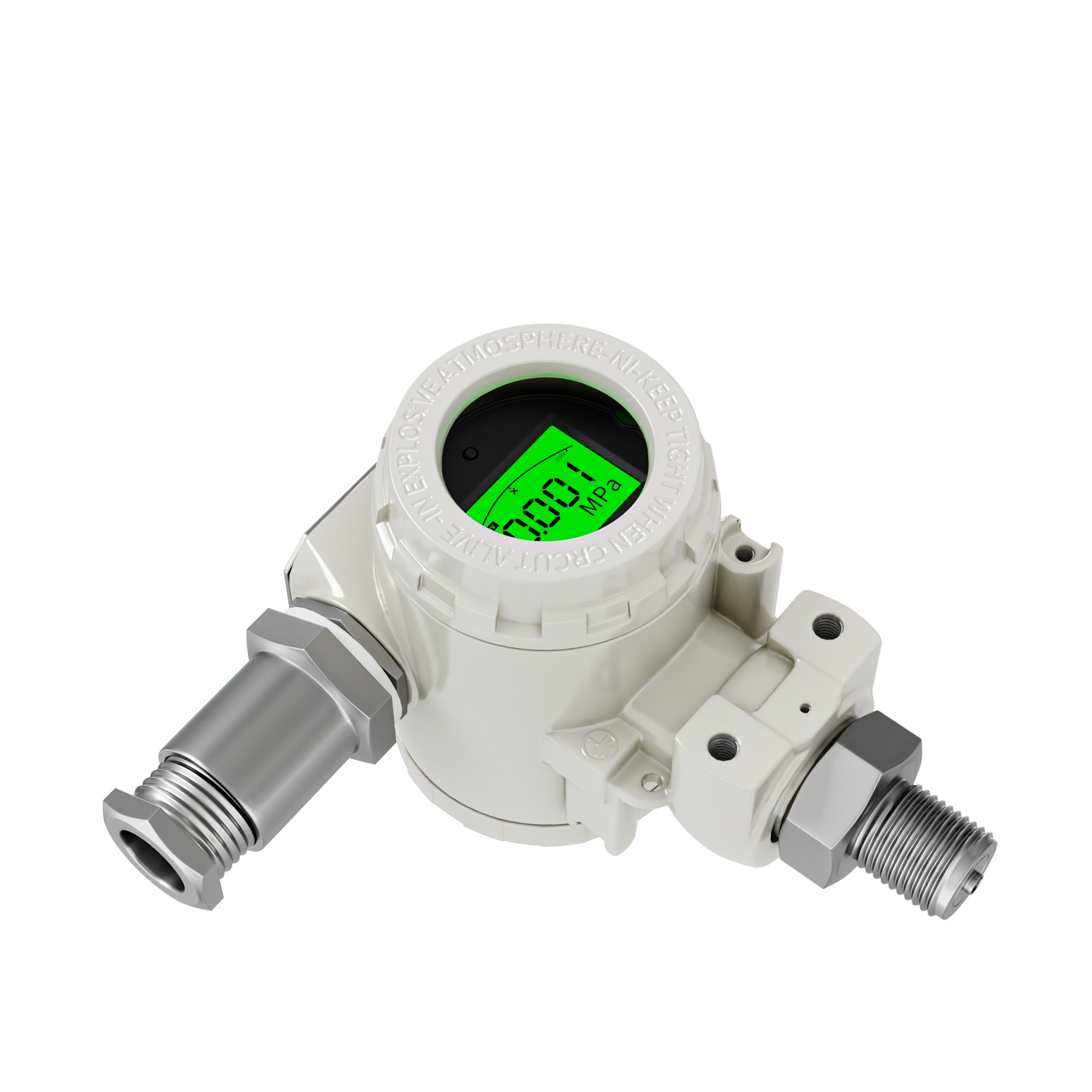

除了传感原理，变送器的外部结构也需根据安装环境选择： - 电气接口：常见有直接引线式（成本低）、赫斯曼接头（连接可靠、防护性好）、航空插头（便于拆装）等。在潮湿或多尘环境，应选用防护等级更高的接口形式。 - 防护等级：IP65可用于防喷水场合，IP68则可在一定压力下长期浸水，适用于井下、水池等长期潮湿或浸泡的测量点。 - 显示功能：部分型号配备LCD或LED显示，便于现场就地读数与调试。 - 防爆认证：用于石油、化工、燃气等可能存在爆炸性危险气体的场所，需选择具有相应防爆认证（如Ex d IIC T6 Gb）的防爆型压力变送器。

四、 适用行业与具体场景

压力变送器的应用几乎遍布所有工业门类： 1. 水务与环保：自来水厂、污水处理厂的泵站压力、管网压力、水池液位监测；养殖业（如鱼类养殖）的水池水深、循环水系统压力监控。美仪智慧渔业解决方案中，压力变送器被用于多种养殖池的在线监测系统，实现对增氧、投饵等操作的精准调控。 2. 石油化工：管道输送压力、反应釜压力、储罐液位、密封罐差压测量。腐蚀性工段需选用四氟防腐型产品。 3. 电力冶金：锅炉给水压力、蒸汽压力、液压系统压力、高炉鼓风压力监测。 4. 食品制药：洁净管道压力、发酵罐压力、灌装线压力控制，对卫生和材质有特殊要求。 5. 智能制造：设备气动系统压力、测试台压力校准、精密注塑机压力控制，常需高精度的单晶硅变送器。

五、 为企业带来的实际效益

正确选型并使用高质量的压力变送器，能为企业带来多方面的提升： - 工艺优化与质量提升：高精度、稳定的压力数据是实现工艺闭环控制、保证产品质量一致性的基础。例如，在化工反应中，精准的压力控制能提升产品收率和纯度。 - 运维成本降低：高稳定性和良好的防护设计（如IP68）大幅延长了仪表维护周期，降低了因仪表故障导致的停机时间和维护人力成本，实现“免维护”或“少维护”运行。 - 能源与物料节约：通过对泵、压缩机等设备的出口压力进行精确监控与联动控制，可避免设备空转或过载，有效节约电能。在流体输送中，稳定的压力控制能减少物料浪费。 - 安全风险规避：可靠的超压报警和连锁停机功能，能预防管道破裂、设备损坏等安全事故，保障人员和设备安全。

六、 用户常见问题解答（FAQ）

Q1：压力变送器输出信号4-20mA和RS485有什么区别，如何选择？ A1：4-20mA是模拟信号，抗干扰能力强，传输距离远（可达上千米），是传统DCS/PLC系统最通用的接口，接线简单（通常两线制）。RS485是数字信号通讯，采用Modbus等协议，可在一条总线上挂接多个仪表，节省布线成本，并能传输更多信息（如仪表状态、诊断数据），适合需要集中监控和智能管理的系统。选择取决于现有控制系统的接口类型和功能需求。

Q2：安装压力变送器有哪些注意事项？ A2：首先，确保螺纹接口匹配并正确密封。测量高温介质时（超过变送器允许介质温度），必须使用冷凝弯、引压管等降温措施。露天安装时，应加装防护罩避免阳光直射和雨淋，出线口朝下以防进水。电缆线建议穿管或架高保护，避免机械损伤。定期检查接线紧固度和电缆完好性，对于测量易结晶或脏污介质的变送器，需按计划清洗膜片，清洗时务必使用软布和合适溶剂，切勿损伤敏感膜片。
