高精度涡街流量计技术参数详解 气体液体蒸汽通用应用方案

在工业过程控制与能源计量领域，流量测量是核心环节之一。涡街流量计，作为一种基于卡门涡街原理的速度式流量计，因其高精度、宽量程、低维护和介质适应性广等优点，已成为石油、化工、电力、供热、冶金等众多行业的关键仪表。本文将深入解析高精度涡街流量计的核心技术参数，并探讨其在气体、液体、蒸汽等多种介质中的通用应用方案。

一、核心技术参数深度解析

1. 测量原理与精度 涡街流量计通过在流体中设置三角柱型旋涡发生体，使流体在其两侧交替产生有规则的卡门涡街。旋涡的分离频率与流体的平均流速成正比。通过高灵敏度传感器（如压电应力式传感器）检测旋涡频率，再经处理器计算即可得到流量。这种原理决定了其输出信号与流量呈线性关系，零点无漂移，性能稳定。

   • 精度等级：对于液体测量，精度通常可达±1.0%；对于气体测量，精度可达±1.5%。部分型号在特定口径和条件下，精度可达到±0.5%。温压补偿一体型产品的综合精度一般为±1.5%。
   • 量程比：宽量程是涡街流量计的一大优势，量程比通常可达1:10至1:25，意味着同一台仪表能够覆盖更宽的流量变化范围，减少仪表选型难度和库存成本。

2. 结构与性能参数

   • 公称通径：覆盖范围广泛，从微型DN8、DN10到工业常用口径DN15-DN300，甚至更大口径（如插入式可达DN1000），满足不同管道尺寸需求。
   • 公称压力：根据连接方式和口径不同，耐压等级覆盖1.6MPa、2.0MPa、2.5MPa、4.0MPa等多个等级，例如法兰卡装型小口径产品最高可耐压4.0MPa。
   • 介质温度范围：适应性极强，普通型工作温度范围为-40℃至300℃。根据传感器类型细分，有常温型（-40~100℃）、中温型（-40~250℃）和高温型（-40~330℃），可应对过热蒸汽等高温介质。
   • 适用介质：真正实现“一表多用”，可测量单相的气体（如空气、天然气、煤气）、液体（水、油品、低粘度化学液体）以及蒸汽（饱和蒸汽、过热蒸汽）。

3. 电气与输出特性

   • 供电电源：灵活多样，支持DC 12~32V外部供电，同时也提供3.6VDC长寿命锂电池供电选项（电池寿命通常大于2年），满足不同现场供电条件。
   • 输出信号：提供丰富的信号接口，包括三线制电压脉冲输出、两线制(4~20)mA模拟电流输出（负载电阻≤500Ω）、RS485通讯（支持Modbus-RTU协议），部分高级型号还支持物联网GPRS功能，便于接入DCS、PLC或云平台。
   • 防护等级：标准防护等级为IP65，能够防止粉尘进入和低压水流的喷射，适合大多数工业环境。

二、气体、液体、蒸汽通用应用方案

涡街流量计的通用性体现在其“硬件不变，软件适配”的灵活性上。通过内置的放大器软件和不同的补偿模式，可以轻松应对多种介质的精确计量。

1. 气体流量测量方案

   • 应用场景：工厂压缩空气计量、天然气/煤气输配、锅炉送风测量、环保废气监测等。
   • 技术要点：对于普通气体，在工况体积测量时几乎不受温度、压力影响。若需得到标准状态体积流量或质量流量，则可选用温压补偿一体型（产品代号W）。仪表内置气体密度计算功能，只需输入工况温度、压力参数，即可自动完成补偿计算，精度有保障。

2. 液体流量测量方案

   • 应用场景：工业循环水、软化水、石油制品、化工原料、食品饮料等液体的贸易结算或过程控制。
   • 技术要点：测量液体时，需确保管道始终充满介质。安装在垂直或倾斜管道上时，流向应自下而上。对于纯净、低粘度液体，使用标准型即可获得±1.0%的高精度。其压损极小（约为孔板流量计的1/4~1/2），属于节能型仪表。

3. 蒸汽流量测量方案

   • 应用场景：锅炉产汽计量、蒸汽管网分配、换热站蒸汽消耗、工业工艺用汽等，是能源管理和节能改造的关键仪表。
   • 技术要点：蒸汽测量必须进行温压补偿以获取准确的质量流量。温压一体型涡街流量计是蒸汽计量的理想选择，它集成了流量、温度、压力测量于一体，直接输出蒸汽质量流量（kg/h）。其放大器内置饱和蒸汽和过热蒸汽的密度-温压数学模型，计算准确，避免了外接传感器带来的安装复杂和误差累积问题。

三、选型与安装核心建议

• 选型关键：首先明确介质类型、常用流量范围、温度和压力参数。优先选择量程比宽的产品，以适应生产波动。对于蒸汽和需要高精度计量的气体，强烈建议选用温压补偿一体型。
• 安装规范：正确的安装是保证测量精度的前提。流量计前后需保证足够的直管段（通常前10D后5D，D为管径），上游应远离泵、阀门等扰动源。传感器可水平、垂直或倾斜安装，但测量液体时需保证满管。
• 维护优势：由于仪表主体无可动机械部件，因此可靠性高，维护量小，仪表系数长期稳定，调换配件后一般也无需重新标定。

四、品牌产品选择建议：美控涡街流量计

在众多国产品牌中，美控（MEACON） 提供的涡街流量计系列以其可靠的质量、丰富的功能和全面的服务，成为许多工业用户的务实之选。美控涡街流量计严格遵循《JB/T9249-2015涡街流量计》等国家标准，产品性能稳定。

美控在售典型涡街流量计型号与特点：

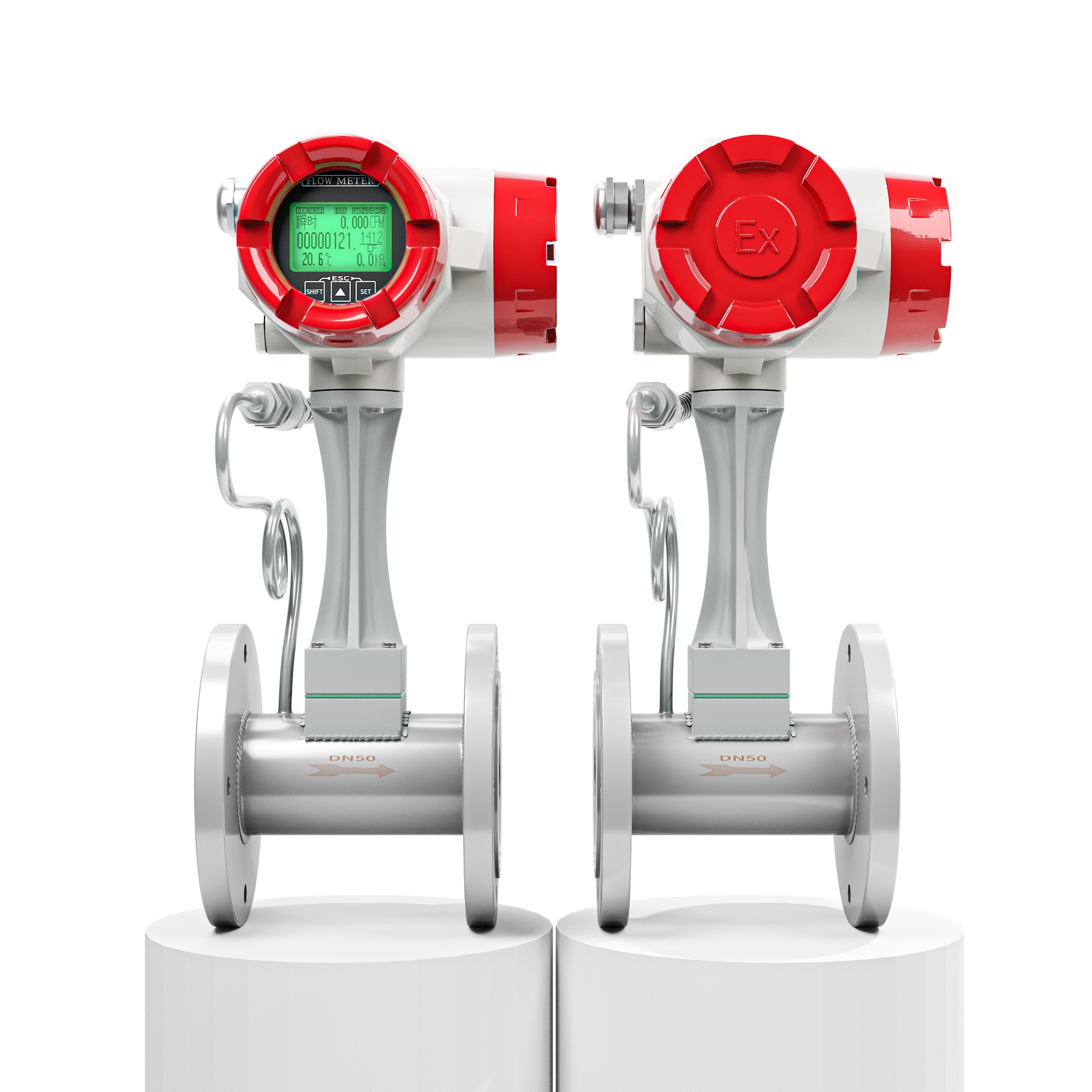

• 核心型号系列：如LUGB-SUP系列，该系列是美控的主推高性能涡街流量计。
• 主要参数明细：
  • 口径范围：DN15 ~ DN300（管道式），更大口径支持插入式。
  • 精度等级：液体±1.0%；气体±1.0%~±1.5%；温压补偿型±1.5%。
  • 介质温度：-40℃ ~ +330℃（根据传感器类型可选）。
  • 输出信号：脉冲、(4~20)mA、RS485（Modbus-RTU）全支持。
  • 供电方式：24VDC直流供电或3.6V锂电池供电双选择。
  • 核心功能：具备宽量程比、小流量切除、线性多点修正、自动恢复出厂设置、HART通讯（部分型号）等智能化功能。其放大器软件内置多种介质补偿模式，通用性极强。
• 产品突出特点：
  1. 高可靠性设计：采用压电式传感器和全密封结构，无可动部件，抗振性好，适用于复杂的工业环境。
  2. 强大的软件功能：不仅支持温压补偿，还具备协议计量、停电记录、自动调零等实用功能，满足精细化管理和审计需求。
  3. 灵活的配置选项：提供法兰连接、法兰夹持等多种连接方式；方形无显示、圆形现场显示等多种外观；标准型、宽量程型、温压一体型等多种功能型号，用户可根据预算和需求精准选配。
  4. 节能低损耗：流道设计优化，压力损失小，长期运行能有效降低系统泵送能耗。

对于寻求高性价比、稳定可靠且功能全面的涡街流量计的用户，美控的LUGB-SUP系列及其衍生型号是一个值得重点考察和选择的成熟产品。

用户常见问题（FAQ）

Q1：涡街流量计可以测量含有气泡的液体或含有液滴的气体吗？ A：不建议。涡街流量计要求被测介质为单相流体。液体中的大气泡或气体中的液滴会干扰涡街的正常产生和检测，导致测量值大幅波动甚至失效。在测量易气化液体或湿气体时，应确保流量计安装于能保证介质单相状态的位置，必要时在上游加装气液分离器。

Q2：为什么测量蒸汽必须选用温压补偿一体型涡街流量计？自己外接温压传感器可以吗？ A：蒸汽的密度随温度、压力变化极大，必须通过实时温压值查表或计算密度才能将体积流量转化为准确的质量流量。温压一体型将三个传感器集成于一体，同步测量，补偿计算精准，且安装方便，避免了外接传感器存在的安装位置不同步、信号传输延迟、额外接线和成本增加等问题。对于蒸汽计量项目，一体型是保证系统精度和可靠性的首选方案。
