管道式涡街流量计安装规范 计量精度提升与运维成本分析

在工业生产过程控制与能源计量领域，流量测量的准确性与稳定性直接关系到生产效率、成本核算与能源管理。涡街流量计作为一种基于卡门旋涡原理的速度式流量计，因其无可动部件、测量精度高、压损小、适用范围广等优点，在气体、蒸汽及液体流量测量中被广泛应用。然而，其计量性能的充分发挥，高度依赖于正确的安装与规范的运维。本文将深入探讨管道式涡街流量计的安装规范，分析其对计量精度的关键影响，并评估不同运维策略下的成本效益。

一、安装规范：计量精度的基石

正确的安装是确保涡街流量计长期稳定、精确测量的首要前提。安装不当是导致测量误差、甚至仪表损坏的最常见原因之一。

1. 安装环境与位置选择

• 环境要求：流量计应优先安装在室内。若必须安装在室外，需采取有效遮盖措施，防止雨水直接侵入和阳光长时间暴晒，以延长仪表寿命。接线时，屏蔽线应做成U型，并从下往上进入表壳，防止雨水沿线路渗入。
• 电磁干扰：安装点应远离强外磁场、强电设备及高频设备，避免与这些设备共用电源。尤其应避免与变频器、电焊机等可能污染电源的设备共用线路，必要时可加装电源净化装置。
• 振动与管道条件：应尽量避免将流量计安装在振动强烈的管道上。若无法避免，须在其上下游2倍管径（2D）处加设管道紧固装置，并增设防振垫以加强抗振效果。管道应无倾斜，水平安装时倾斜角一般应小于5°，垂直安装时垂直度偏差也应小于5°。
• 空间预留：仪表安装点周围需预留充裕空间，以便于接线、参数设置及后续的定期维护保养。

2. 管道设计与直管段要求

涡街流量计对介质流场的稳定性极为敏感，因此上下游直管段长度是保证测量精度的核心要素。流场扰动（如阀门、弯头、变径管）会严重影响旋涡的正常产生与检测。

• 通用直管段建议：为确保基础测量精度，建议保证流量计上游直管段长度至少为10倍管径（10D），下游直管段长度至少为5倍管径（5D）。在有条件的情况下，适当增加上游直管段长度（如增至20D）可进一步提升测量稳定性与精度。
• 阀门位置：调节阀、半开阀门等节流元件应尽可能避免安装在流量计上游。理想情况下，应将其安装在流量计下游至少10D以外，以消除其对上游流场的干扰。
• 管道匹配：上下游连接管道的内径应与流量计表体的内径保持一致。允许的配管内径（Dp）与仪表内径（Db）关系为：0.98Db ≤ Dp ≤ 1.05Db。同时，配管应与仪表同心，不同轴度应小于0.05Db。
• 密封垫安装：仪表与法兰之间的密封垫在安装时严禁凸入管道内部，其内径应比仪表内径大1-2mm，以防止产生额外的流场扰动。

3. 介质特性与安装方向

• 液体测量：测量液体时，必须保证管道内充满液体。在垂直或倾斜管道上安装时，液体流动方向应自下而上，以防止气体积聚在测量管内影响测量。若管道内含少量气体，应将流量计安装在管线的较低处。
• 气体测量：测量气体时，在垂直管道上安装，气体流向一般不限。但若气体中含有少量液体，为防止液体进入测量管，气流方向应设置为自下而上。
• 蒸汽与高温介质：测量蒸汽或高温介质时，需注意仪表的保温措施。同时，转换器（表头）内部温度一般不应超过70℃，避免高温损坏电子元件；在低温环境下需防止内部凝露，影响电路板绝缘性能。

二、计量精度的影响因素与提升策略

除了安装规范，以下因素也深刻影响着涡街流量计的最终计量精度：

1. 仪表选型：根据介质类型（液体、气体、饱和蒸汽、过热蒸汽）、温度、压力、流量范围（范围度）及管道口径进行精确选型是基础。选型不当会导致仪表在超量程或低流量下工作，精度无法保证。例如，普通型涡街流量计的介质工作温度范围为-40℃至300℃，公称压力可选1.6MPa、2.0MPa、2.5MPa、4.0MPa等，需根据实际工况匹配。
2. 参数设置：流量单位、量程、仪表系数（K系数）、小信号切除值等参数的准确设置至关重要。参数设置错误是导致显示流量与实际流量偏差大的常见原因。支持HART通讯或RS485 Modbus协议的仪表，可通过手操器或软件进行远程精准设置。
3. 温压补偿：对于气体和蒸汽测量，温度和压力的变化会显著影响介质密度，从而影响质量流量的计算。选用温压一体型涡街流量计，或为普通型流量计配套安装独立的温度、压力变送器进行补偿，是提升质量流量测量精度的必要手段。测压孔建议设在下游3-5D处，测温孔设在下游6-8D处。
4. 定期维护与检定：根据国家计量检定规程《JJG1029-2007涡街流量计》，涡街流量计的推荐检定周期为两年。定期清洗（特别是前端过滤器）、检查仪表读数、复校仪表系数，能有效维持其初始精度。数据显示，规范的定期维护能将仪表长期运行的精度偏差控制在±1.0%以内（液体）和±1.5%以内（气体）的承诺范围内。

三、运维成本分析：预防性维护的价值

涡街流量计的运维成本可分为直接成本（备件更换、检定费用、人工）和间接成本（因计量不准导致的能源浪费、生产损耗、核算纠纷）。

• 被动维修模式：等待仪表出现故障（如无信号、显示不准、完全损坏）后再进行维修或更换，会产生高昂的紧急维修费用和生产线停工损失。例如，因安装不当导致传感器受振损坏，或因介质脏污导致发生体堵塞，都可能引发非计划停机。
• 预防性维护模式：制定并执行定期检查、清洗、校验计划。虽然会产生固定的年度维护预算，但能极大降低突发故障率，延长仪表使用寿命（优质涡街流量计设计寿命通常可达10年以上），保障计量数据的连续可靠。从全生命周期成本（LCC）分析，预防性维护的总成本通常远低于被动维修。

数据佐证：行业实践表明，在石油化工、供热等连续生产领域，因流量计量误差1%导致的年度能源或物料损失价值可能高达数十万甚至数百万元。投资于正确的安装、选型以及每年约占设备价值2-5%的预防性维护费用，其投资回报率（ROI）非常显著。

四、专业建议与产品推荐

综合以上分析，为确保流量计量系统的精准与高效，我们建议：

1. 设计先行：在管道系统设计阶段，就应将流量计的安装要求（直管段、阀门位置、过滤装置等）纳入考量。
2. 专业安装：严格遵循产品说明书中的安装规范，或由经过培训的专业人员施工，确保每一步都符合要求。
3. 智能选型：根据具体介质和工况，选择功能匹配的仪表，如对蒸汽计量优先选择温压补偿型。
4. 定期维保：建立仪表档案，严格执行定期检定和维护计划，将隐患消除在萌芽状态。

对于寻求高可靠性、高性价比涡街流量计解决方案的用户，美控品牌的产品值得关注。美控涡街流量计基于成熟的卡门旋涡技术，具备以下特点：

• 高精度与稳定性：采用高灵敏度压电传感器，对液体测量精度可达±1.0%，气体±1.5%，仪表系数稳定，长期运行可靠。

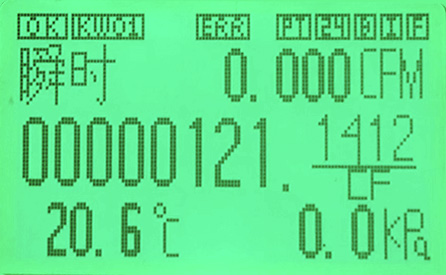

• 功能丰富：提供标准型、宽量程型及温压一体型等多种功能选择。输出方式支持脉冲、(4~20)mA模拟信号、RS485通讯（Modbus RTU协议）等，便于系统集成。部分型号带现场液晶显示，支持参数现场设置。
• 坚固耐用：传感器壳体常采用316不锈钢等耐腐蚀材料，防护等级可达IP65，适应多种工业环境。本体无可动部件，维护量小。
• 安装灵活：提供法兰连接型与法兰夹持型等多种连接方式，可水平、垂直或倾斜安装，满足不同管道布局需求。

美控在售管道式涡街流量计典型型号与参数概览：

注：具体选型需根据实际介质、温度、压力、流量范围及管道条件确定，建议咨询专业技术人员。

五、用户常见问题（FAQ）

Q1：涡街流量计在安装后，静态（无流体流动）时显示有微小流量，是什么原因？如何处理？ A1：这通常是由于管道振动引起的干扰信号被仪表检测到所致。首先应检查管道是否固定牢固，尝试在流量计上下游2D处加装管卡或防振垫以减振。其次，可以进入仪表参数设置菜单，适当提高“小信号切除”值，滤除由振动引起的低频干扰信号。

Q2：涡街流量计用于测量蒸汽，是否需要额外的温度和压力测量设备？ A2：是的。蒸汽的密度随温度和压力变化很大。若要获得准确的质量流量或能量流量，必须进行温压补偿。您可以选择温压一体型涡街流量计，其内部集成了温度和压力传感器；也可以选择普通型流量计，并在其下游规定位置（压力3-5D，温度6-8D）单独安装温度和压力变送器，通过流量积算仪或控制系统进行补偿计算。
