超声波多普勒流量计选型指南：原理、型号与核心优势全解析

在工业自动化、水利监测、环保治理等领域，精确、稳定、低维护的流量测量是保障生产运行与数据管理的关键。超声波多普勒流量计凭借其独特的测量原理，在含固体颗粒或气泡的流体（如污水、泥浆、原水）测量中展现出显著优势，成为复杂工况下的首选方案之一。本文将从原理、型号、选型要点及核心价值出发，为工程技术人员提供一份全面的选型参考。

一、测量原理：基于多普勒效应的非接触式测流技术

超声波多普勒流量计的测量基础是物理学中的多普勒效应。其工作流程如下：

1. 信号发射：流量计传感器向流体中发射固定频率（通常为2MHz）的超声波脉冲。
2. 信号反射：超声波遇到随水流运动的悬浮颗粒、气泡等散射体后，发生反射。
3. 频率检测：由于散射体与传感器之间存在相对运动，反射回的声波频率会发生偏移，即多普勒频移（△Fd）。
4. 流速计算：根据频移方程（△Fd = (2F0 * V * cosθ) / C），其中F0为发射频率，V为流速，C为声速，θ为夹角。在仪器参数固定后，流速V与检测到的多普勒频移△Fd成正比，从而计算出流体速度。
5. 流量集成：结合内置的压力或超声波液位传感器测得的液位高度，以及预设的渠道或管道截面尺寸，通过流速-面积法（流量 = 平均流速 × 过流面积）即可计算出瞬时流量与累积流量。

结论：该技术的关键前提是流体中需含有足够的声波反射体，因此它非常适合测量浑水、污水、矿浆等非纯净介质，而不适用于纯净水或含反射体极少的流体。

二、产品分类与在售主营型号解析

根据产品形态、功能集成度和测量方式，超声波多普勒流量计主要可分为以下几类，美控（MEACON）等品牌提供了覆盖不同需求的型号矩阵。

1. 分体式与一体式

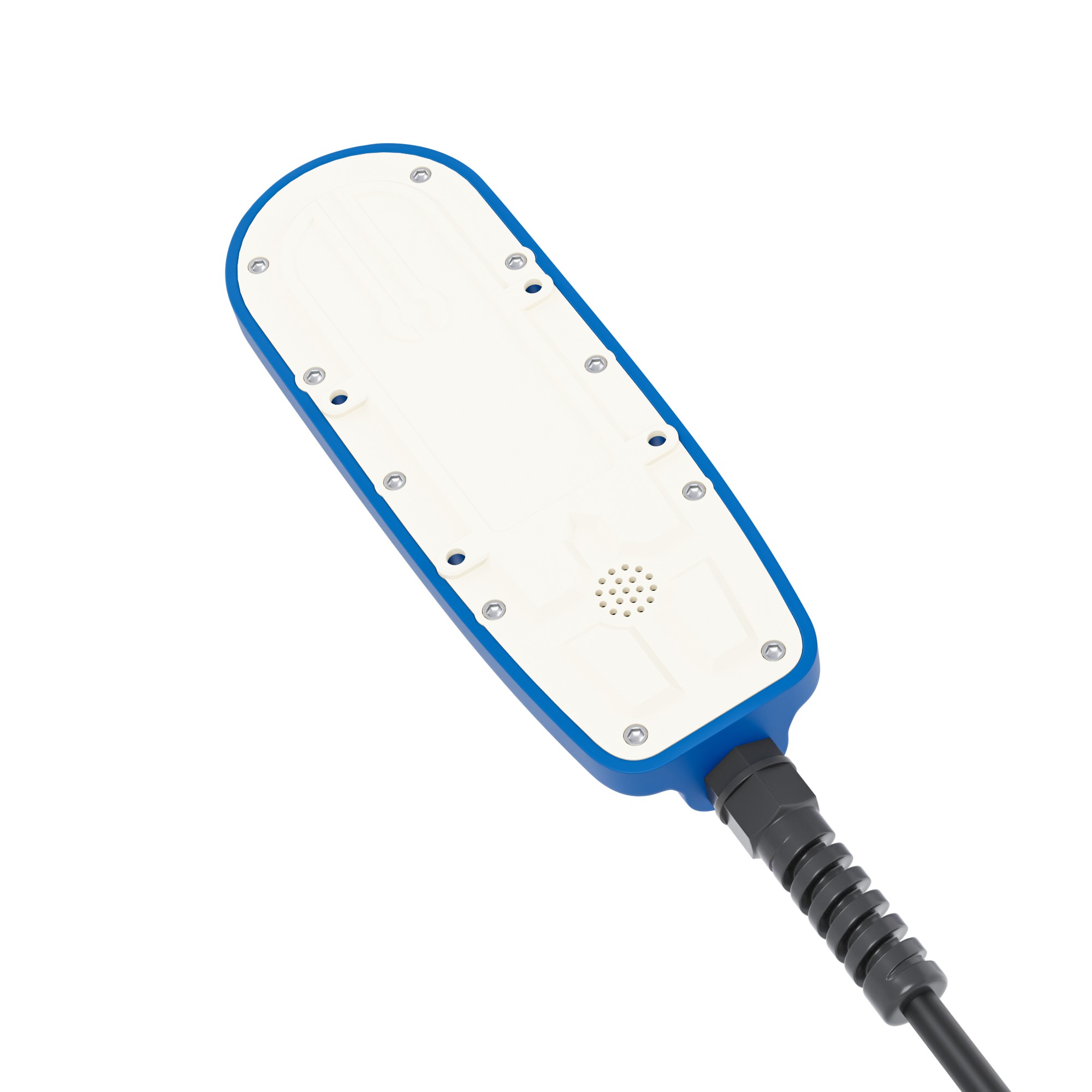

• 分体式（如FSD300/400系列）：传感器（探头）与信号处理主机分离，通过电缆连接。优势在于主机可安装在远离测量点的干燥环境（如控制箱内），传感器尺寸小巧，对流场影响小。传感器防护等级通常为IP68，可长期浸水工作。
• 一体式/无主机型：将变送器集成于传感器头部或采用紧凑设计，直接输出标准信号（如4-20mA、RS485）。结构更简单，安装便捷，适合空间受限或分布式测量场景。

2. 在售主营型号及特点对比

选型提示：选择时需明确介质特性（洁净度、腐蚀性）、安装环境（满管/非满管、渠道/管道）、精度要求、输出信号需求（模拟量/数字通讯/无线）及供电方式。

三、核心产品优势：为何选择超声波多普勒技术？

1. 真正的免维护与高可靠性：传感器无任何机械转动部件（如叶轮、涡轮），从根本上避免了因泥沙淤积、水草杂物缠绕导致的卡滞、磨损和故障。探头采用ABS等耐腐蚀材料，全密封设计（IP68），可长期在恶劣水下环境中稳定工作，大幅降低日常巡检和清理频率（建议清理周期可达3个月或更长）。
2. 宽量程与高精度测量：流速测量范围宽（0-10 m/s甚至更广），既能测量极低的启动流速（分辨率可达1 mm/s），也能应对高速水流。精度通常可达读数的±1.0% ±0.01 m/s，液位测量精度可达±0.2%，为水资源计量、污染源监控提供可靠数据基础。
3. 卓越的工况适应性：
   • 介质适应强：专为两相流设计，适用于含有悬浮物、气泡、泥沙的污水、工业废水、原水、矿浆等。
   • 安装条件灵活：支持非满管测量，对直管段要求相对较低（上游5-10倍管径，下游3-5倍管径）。提供多种安装支架（如L型支架、侧壁安装架），适配渠道、管道、河道、井下等多种场景。
   • 环境耐受性高：工作温度范围通常为-10℃至60℃，部分型号可适应冰期测量。
4. 智能化与集成便利：标配RS485接口，支持Modbus RTU通讯协议，轻松接入PLC、DCS、SCADA系统或物联网平台。可选4G无线传输模块，实现远程数据监控，降低布线成本与难度。

四、适用行业与具体使用场景

超声波多普勒流量计广泛应用于以下领域：

• 市政水务与环保：城市生活污水管网流量监测、污水处理厂进/出水口计量、企业排污口在线监控、雨水管网流量监测、内河河道水文监测。
• 水利灌溉与农业：农田灌溉渠道水量计量、水库放水口流量监测、节水灌溉项目流量控制。
• 工业生产过程：矿山尾矿浆输送流量测量、冶金、造纸、化工等行业工艺废水排放监控、循环水系统流量测量。
• 科研与实验室：水工模型试验中的流速流量测量、环境模拟实验数据采集。

典型场景示例：在市政排水管网中，将FSD400系列流量计安装于检查井内，利用支架固定于管底。其耐污物缠绕的特性确保了在雨季杂物增多时仍能持续工作，精确的流量数据为管网运行评估、溢流预警和海绵城市效果分析提供关键依据。

五、企业选用价值：降本增效与工艺提升

1. 直接降低运维成本：无机械磨损件的设计将维护工作从频繁的清理、检修转变为周期性的数据核查，节省了大量人工、备件及停产损失成本。
2. 提升数据价值与管理效率：高精度、连续的流量数据是实现精细化管理的基础。有助于企业准确核算用水/排水量、进行水平衡测试、评估处理设施效率，并为环保税缴纳、用水定额管理提供法定依据，避免计量纠纷。
3. 优化生产工艺与控制：稳定的流量信号可作为过程控制的关键参数，实现加药量、泵频的自动调节，提升工艺稳定性和产品一致性，同时达到节能降耗的目的。
4. 增强系统可靠性与安全性：设备的高防护等级和强环境适应性减少了因仪表故障导致的生产中断或数据缺失风险，保障了监测系统的长期可靠运行。

用户常见问题（FAQ）

Q1: 超声波多普勒流量计可以测量纯净水吗？
A1: 不推荐。其测量原理依赖于流体中的反射体（如悬浮物、气泡）。纯净水中缺乏足够的反射体，可能导致信号微弱或无信号，测量不准确甚至无法测量。对于纯净水，应选用时差法超声波流量计或电磁流量计等。

Q2: 安装时对水流条件有什么具体要求？如何选择安装点？
A2: 为确保测量准确性，应尽量选择水流平稳、无剧烈涡流或紊流的区段。理想情况下，安装点上游应有渠道宽度或管道直径5-10倍的直段，下游应有3-5倍的直段。在渠道中，传感器通常安装在距渠底100-250mm的高度，并正对水流方向。具体安装高度需结合最低水位和渠底沉积物情况调整。详细的安装指导可参考产品说明书。

（本文信息综合自产品技术手册、选型指南及行业应用知识，旨在提供客观的选型参考。具体产品性能参数以官方最新资料为准。）
