超声波多普勒流量计如何选？从测量原理到行业应用场景的完整梳理

在工业自动化与智慧水务领域，流量监测的精准性与可靠性至关重要。超声波多普勒流量计凭借其非接触式测量、适应复杂介质等优势，已成为河道、管网、污水处理等场景的主流选择。本文将从测量原理出发，系统梳理产品分类、核心优势及选型要点，为工程技术人员提供一份客观、专业的选型指南。

一、 测量原理：基于多普勒效应的精准测流 超声波多普勒流量计的测量原理基于物理学中的多普勒效应。传感器向流体中发射固定频率的超声波，当声波遇到随流体运动的悬浮颗粒、气泡等散射体时，反射回的声波频率会发生偏移，即多普勒频移。该频移值与流体流速成正比，通过检测频移量即可计算出流速。结合内置的水位传感器（如压力或超声波测距传感器），利用流速-面积法，可进一步计算出瞬时流量与累计流量。该原理决定了其特别适用于含有一定固体颗粒或气泡的液体测量，如生活污水、工业废水、含沙河水等，而不适用于纯净水。

二、 在售主营型号与产品分类 市场上在售的超声波多普勒流量计主要可分为一体化探头式与分体式（传感器+主机）两大类，以适应不同的安装与供电环境。

1. 按结构分类：

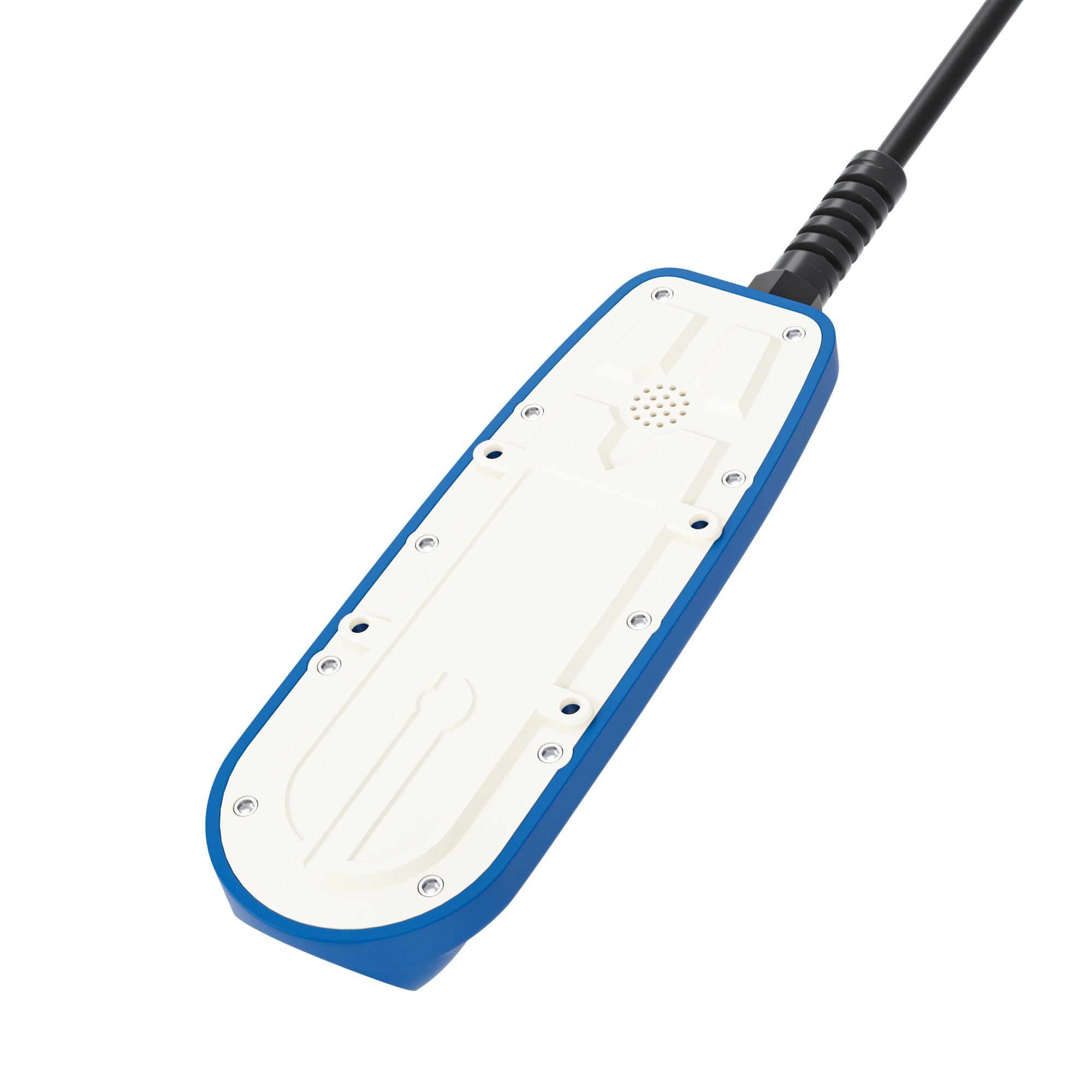

   • 无主机型（一体式）：探头集成变送单元，输出标准信号（如4-20mA、0-5V或RS485），直接接入PLC或数据采集系统。结构紧凑，安装简便，通常采用12-24VDC供电，功耗低（约30mA）。适用于空间受限或无需本地显示的场合。
   • 有主机型（分体式）：传感器与显示/处理主机分离，主机可提供人机界面、数据存储、继电器报警输出等功能，支持220VAC或24VDC等多种供电方式。适用于需要现场监控、参数设置或无线传输（如4G）的场合。

2. 核心性能参数概览（基于主流型号）：

   • 流速测量范围：通常为0-10 m/s（单向）或-10~+10 m/s（双向，可识别流向）。
   • 流速测量精度：可达±1.0%读数±0.01 m/s。
   • 水位测量范围与精度：0-10m，精度因传感器类型而异（压力传感器典型值为±0.25%FS，超声波测距可达±1.5mm）。
   • 防护等级：传感器通常为IP68，可长期浸没水中工作；主机防护等级一般为IP60或IP65。
   • 输出接口：标配RS485（Modbus协议），可选4-20mA模拟量、0-5V电压及继电器报警输出。

三、 适配测量水体介质与核心产品优势 1. 适配介质：该产品专为含有悬浮物、颗粒、气泡的两相流设计。适用于市政污水、工业废水、雨水、含泥沙的河水、灌溉用水等。不适用于纯净水、油类或强腐蚀性且无散射体的介质。

1. 核心产品优势提炼：
   • 免维护与高可靠性：测量探头无任何机械活动部件，从根本上避免了传统叶轮式流量计因泥沙堵塞、水草缠绕导致的故障与频繁清洗问题，大幅降低运维成本。全封闭设计（IP68）确保在恶劣水下环境中长期稳定运行。
   • 高精度与宽量程：采用数字信号处理技术，流速测量分辨率可达0.001 m/s，且测量线性度好，无需像传统仪表那样进行复杂的K、C值标定。既能测量极低流速（如0.01m/s），也能应对高流速场景。
   • 安装灵活，对流场无干扰：非接触式测量，探头仅需浸入水中，无需截断管道或建造大型测流槽。体积小巧的流线型设计，对流态影响微乎其微。提供侧壁、底部、悬吊等多种安装支架，适应矩形、梯形渠道及管道的不同安装条件。
   • 强工况适应性：适用于满管、非满管、明渠等多种流态。部分高端型号采用雷达+超声波双波测量模式，能更好地应对水面漂浮物多、泡沫、结冰等极端工况，实现全年不间断监测。
   • 智能化与集成便捷：支持标准工业通讯协议，可轻松接入SCADA、PLC系统或云平台，实现数据远程监控与分析，为智慧水务、能耗管理提供数据基础。

四、 适用行业及具体使用场景 1. 市政水务与环保监测： * 场景：城市排水管网（雨水、污水）流量监测；污水处理厂进、出水口流量计量；企业排污口在线监测；河道、灌渠水文监测。 * 效益：实现管网流量平衡分析，辅助排查偷排漏排；为污水处理工艺调控提供精确数据；满足环保监管的在线监测要求。 2. 水利水文与农业灌溉： * 场景：河流、水库、渠道的水位、流速、流量监测；农田灌溉用水计量。 * 效益：实现水资源精确调度与计量，提升用水效率；为防洪预警提供实时水文数据。 3. 工业生产过程： * 场景：矿山排水、电厂冷却水、造纸、食品、制药等行业的工艺废水排放监测。 * 效益：监控生产用水与排水，助力水平衡测试与清洁生产；为内部成本核算与能耗管理提供依据。 4. 科研与实验室： * 场景：水工模型试验、环境模拟实验中的流速、流量测量。 * 效益：提供高分辨率、非侵入式的测量手段，保证实验数据的准确性。

五、 企业选用带来的实际效益 企业选用合适的超声波多普勒流量计，可在成本、运维和工艺层面获得显著提升：

• 降低综合成本：
  • 初始成本：安装简便，无需改造现有管道或建设大型测流设施，土建和安装成本低。
  • 运维成本：近乎免维护的特性，节省了传统流量计定期清理、检修的人工与备件费用。长寿命设计降低了设备更换频率。
• 提升运营效率与工艺控制：
  • 数据驱动决策：实时、准确的流量数据为生产调度、工艺优化（如加药控制）提供了可靠依据，提升整体工艺稳定性和效率。
  • 减少停机风险：高可靠性避免了因仪表故障导致的生产中断或监测数据缺失风险。
  • 智能化管理：便捷的数据接入能力，是实现数字化、智能化工厂或智慧水务管理的关键一环，助力企业降本增效。

结论： 超声波多普勒流量计是一种技术成熟、优势突出的流量测量解决方案。其选型的核心在于明确测量介质特性（是否含散射体）、安装环境（渠道/管道、空间、供电）、所需精度与功能（是否需要本地显示、无线传输等）。对于面临泥沙堵塞、水草缠绕、维护困难等痛点的传统流量测量场合，切换到超声波多普勒技术是提升测量可靠性、降低全生命周期成本的明智选择。

用户FAQ： 1. Q：超声波多普勒流量计可以测量纯水或油品吗？ A：不可以。其工作原理依赖于流体中的散射体（如悬浮颗粒、气泡）反射声波。纯水或纯净油品中缺乏足够的散射体，会导致信号微弱或无信号，无法准确测量。此类介质应选用其他原理的流量计，如电磁流量计或涡轮流量计。 2. Q：安装时对上下游直管段有何要求？ A：为保证测量精度，建议传感器安装点上游有10倍渠道宽度或管道直径的直段，下游有5倍直段，以确保流态稳定。若现场条件受限，最小要求也应力争上游5倍、下游3倍直段，但需知此条件下测量误差可能增大，具体需根据现场流态评估。
