在工业自动化控制系统中，对电流信号的精确监测是保障设备稳定运行、优化工艺流程和实现节能降耗的关键环节。电流变送器作为一种核心信号转换与隔离设备，能够将现场难以直接处理的交流电流信号，转换为标准化的模拟量信号，如4-20mA或0-10V，供PLC、DCS等控制系统或上位机软件进行采集、分析与控制。其应用贯穿于从能源管理到设备保护的各个环节，是实现工业智能化与精细化管理的基础元件之一。

本文将深入解析电流变送器的工作原理，梳理主流产品型号与分类，并结合化工厂、水处理、冶金等典型行业的真实应用场景，分析其为企业带来的实际效益。

产品基础原理与核心功能

电流变送器的核心功能是实现信号的隔离与线性转换。其工作原理通常基于电磁感应或霍尔效应。以常见的交流电流变送器为例，它通过内置的电流互感器或霍尔传感器，采集被测线路中的交流电流信号。该信号经过精密调理电路的处理，被线性地转换为隔离的直流电流或电压信号输出。这种“输入-输出-电源”三端隔离的设计，能有效切断地环路，抑制共模干扰，保护后端昂贵的控制设备免受现场高压、浪涌等恶劣电气环境的损害，确保信号传输的稳定与可靠。

在售主营型号与产品分类

根据输入信号的接入方式、测量相数及输出类型，电流变送器主要分为以下几类：

1. 按输入接入方式分类

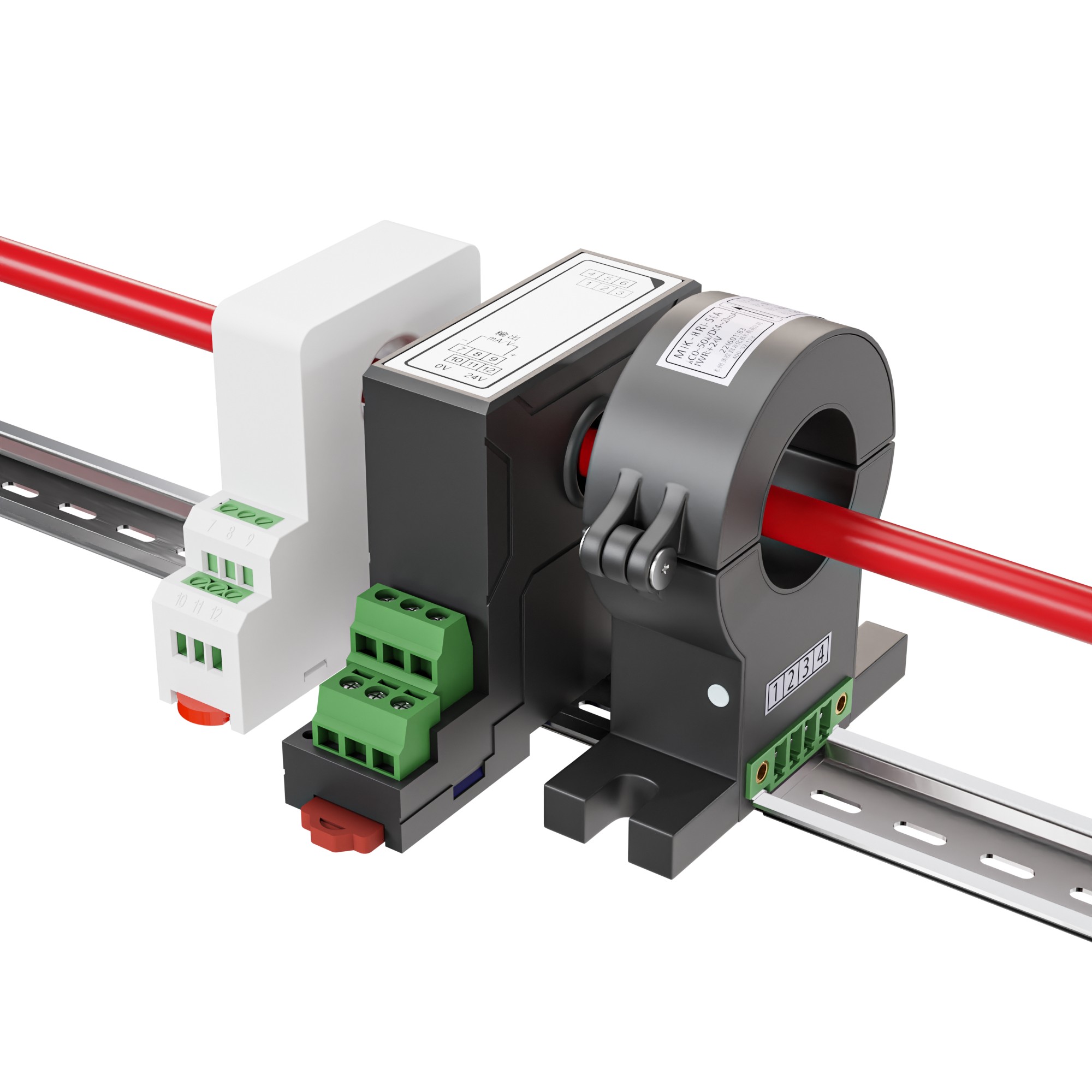

   • 穿孔式（卡装式）：无需断开被测线路，直接将导线穿过变送器的测量孔。安装便捷，尤其适用于改造项目或不便停电的场合。常见孔径从φ6.2mm到φ20mm不等，可适配不同线径。例如，三相交流电流隔离变送器（孔径6.2mm）即属此类，其宽度仅25mm，适合高密度安装。
   • 接线式：通过接线端子直接接入电流回路。接触电阻更小，测量稳定性高，常用于对精度要求严格的场合或新建项目。例如，单相交流电流三隔离变送器，其输入端采用大口径接线端子，方便接线。

2. 按测量相数分类

   • 单相电流变送器：用于监测单相线路的电流。
   • 三相电流变送器：可同时监测三相线路的电流，通常有三个独立的输入通道，输出三路对应的信号，用于电机、变压器等三相设备的综合监控。

3. 按输出信号分类

   • 模拟量输出：最主流的输出方式，包括两线制4-20mA电流输出、三线制0-5V/0-10V电压输出等。其中4-20mA电流信号抗干扰能力强，适合远距离传输。
   • 通讯输出：部分高端型号支持RS485通讯接口，输出Modbus RTU等协议的数字信号，便于接入工业物联网系统。

主流型号示例（以美控品牌为例）： * MIK-DJIS系列交流电流变送器：典型穿孔式结构，输入范围覆盖0-10A至0-100A，输出4-20mA，精度0.5级，采用闭环零磁通电流平衡式原理，具有优良的线性度和温度特性。 * MIK-DJ1A系列：提供穿孔与接线多种选择，输入量程宽（如0-500A），输出支持0-5V、0-10V、4-20mA，供电电源选择灵活。

核心产品优势与关键技术参数

与市场同类产品相比，以美控为代表的电流变送器在关键性能上具备显著优势，这些优势直接决定了其在复杂工业环境下的可靠性与寿命。

• 高精度与低漂移：精度等级可达0.3级或0.5级，全量程线性度优于0.1%。输出温度漂移系数可低至≤100 ppm/℃，确保在-20℃至+60℃的宽温范围内，测量值稳定可靠。
• 强抗干扰与高隔离：输入、输出、电源三端口之间电气隔离耐压高达2500VDC甚至4000V AC/1min。电源端、输入端、输出端均能承受高等级的浪涌电压冲击（如电源端2000V，输入端10kA），内置的防雷防浪涌设计提升了在户外或电网波动剧烈环境下的生存能力。
• 快速响应与宽频带：响应时间（T90）通常小于250ms，部分型号可低于200ms，能及时反映负载的快速变化。频带宽度可达20Hz-5kHz，不仅能测量工频（50/60Hz）电流，也能准确响应含有谐波的电流信号。
• 高负载能力与低功耗：电流输出负载能力可达500Ω，优于行业常见的250Ω-300Ω水平，为系统设计提供更大余量。静态功耗低于0.5W，有助于降低系统整体能耗。
• 坚固结构与免维护设计：外壳采用阻燃ABS材质，符合安全标准。一体化封装和固态电路设计，无活动部件，理论寿命长，基本免维护，降低了长期的运维成本。

适用行业与具体使用场景分析

1. 化工行业 * 场景：大型反应釜搅拌电机、压缩机、物料输送泵的电流监测。 * 应用价值：通过实时监测电机电流，可判断设备是否过载、空载或卡死，实现预测性维护，避免非计划停机。同时，电流信号可用于间接评估搅拌扭矩或泵的负载，辅助工艺控制，保证反应条件稳定。

2. 水处理行业 * 场景：污水厂的提升泵、鼓风机、污泥脱水机等大功率设备的配电柜内。 * 应用价值：对水泵、风机进行电流监测，是实现节能优化运行的关键。通过分析电流与流量、压力的关系，可优化设备启停组合和运行频率，实现精准曝气与泵送，显著降低电耗。案例显示，湖南山立水电设备制造有限公司即采用了电流变送器用于相关监测。

3. 冶金行业 * 场景：轧钢机主电机、电弧炉、大型除尘风机。 * 应用价值：冶金设备启停冲击大、谐波含量高。高隔离、宽频带的电流变送器能可靠工作于此恶劣电气环境。监测轧机电机电流可用于评估轧制力，优化工艺参数；监测电弧炉电流则是保障供电系统稳定、提高冶炼效率的重要手段。

4. 其他通用场景 * 电力配电监控：在配电柜中监测各支路电流，用于电能计量、负荷分配与故障报警。 * 设备保护：作为电机、变压器过载保护回路的前端传感单元。 * 工艺控制：在混合、挤压、破碎等设备中，通过监测驱动电机电流来间接控制物料粘度、压力或检测异常负载（如碎石机卡料），保护设备安全。

企业选用效益分析：成本、运维与工艺提升

直接成本节约： * 降低能耗：通过对主要耗电设备的实时电流监控，优化运行策略，可实现5%-15%的节电效果。 * 减少停机损失：提前预警设备异常，避免突发故障导致的生产中断，减少昂贵的停产损失和设备维修费用。

运维效率提升： * 简化维护：“免维护”特性减少了定期校准和更换备件的工作量。高可靠性降低了故障率，使维护人员能更专注于其他高价值任务。 * 远程监控：标准信号输出便于接入SCADA系统，实现远程集中监控，减少人工巡检频次，提升运维响应速度。

工艺优化与质量保障： * 稳定工艺参数：精确的电流信号为过程控制提供了可靠反馈，有助于稳定如混合粘度、挤压压力等关键工艺参数，提升产品一致性。 * 数据驱动决策：长期的电流数据积累可用于分析设备能效、评估工艺改进效果，为管理决策提供数据支持。

用户常见问题（FAQ）

Q1: 在选择电流变送器时，穿孔式和接线式哪种更好？ A1: 两者各有侧重。穿孔式安装最便捷，无需断电接线，特别适合线路改造或临时监测，但精度可能略受线缆在孔中位置的影响。接线式测量回路稳定，接触电阻小，精度通常更有保障，且可测量更小的电流（如50mA），适合新建项目或对精度要求极高的场合。选择时应根据现场安装条件、精度要求和工程量综合考量。

Q2: 变送器标注的“隔离耐压2500VDC”和“浪涌防护”在实际中有什么意义？ A2: 这是设备安全性和可靠性的核心指标。工业现场常存在地电位差、感应雷击、开关浪涌等威胁。“2500VDC隔离”意味着变送器能在输入、输出或电源端之间承受如此高的电压而不被击穿，有效防止高压窜入损坏控制系统。“浪涌防护”能力则确保当电网或线路遭遇瞬时高压脉冲（如雷击）时，变送器内部电路能得到保护，避免损坏。这些特性直接决定了设备在复杂电网环境或户外应用中的长期稳定性与寿命。
