超声波流量计深度解析：原理、选型与行业应用

超声波流量计作为一种非接触式、高精度的流量测量仪表，在工业自动化、水利监测、环保等领域发挥着日益重要的作用。其核心优势在于不破坏流场、无运动部件带来的免维护特性，以及对复杂流体介质（如含泥沙、气泡的水体）的强适应性。本文将从技术原理、产品分类、核心优势及行业应用等维度，对超声波流量计进行深度剖析，旨在为相关企业的技术选型与成本控制提供专业参考。

一、核心工作原理：时差法与多普勒法

超声波流量计主要基于两种主流技术：时差法（又称渡越时间法）和多普勒法，两者原理不同，适配场景各异。

时差法原理

时差法通过测量超声波脉冲在流体中顺流和逆流传播的时间差来计算流速。在封闭管道中，超声波换能器成对安装，交替作为发射器和接收器。顺流时，声波传播速度加快；逆流时，传播速度减慢。通过高精度测量这一微小的时间差（可达皮秒级），结合已知的声道长度和管道截面积，即可精确计算出流体的体积流量。该方法对洁净、均质的单相流体测量精度极高，线性度可达±0.5%，重复性达±0.2%。其测量原理符合国家标准《GB/T 35138-2017 封闭管道中流体流量的测量 渡越时间法液体超声流量计》。

多普勒法原理

多普勒法则基于物理学中的多普勒效应，适用于含有一定数量悬浮颗粒或气泡的两相流测量。仪器向流体发射固定频率的超声波，流体中的运动粒子会将声波反射回接收器。由于粒子与传感器之间存在相对运动，反射波的频率会发生偏移（即多普勒频移），该频移值与流体流速成正比。通过检测频移量，即可反推出流速。此方法特别适用于市政污水、河流、含有杂质的水体测量。

二、产品分类与主营型号结构特点

根据测量原理和应用场景，超声波流量计可分为以下几大类，各品牌均有对应的主营型号。

1. 管道式时差法超声波流量计

结构与特点：通常由一对或多对夹装式或插入式传感器及主机组成。安装方式灵活（V法、Z法、W法等），适用于各种管径。主机集成数据计算、显示和输出功能。

适配介质：洁净的水、油、化学试剂等单相液体。

典型技术参数（参考）：测量精度±0.5%~±1.0%，重复性±0.2%，支持双向流测量。

2. 多普勒法超声波流量计（如FSD300/400系列）

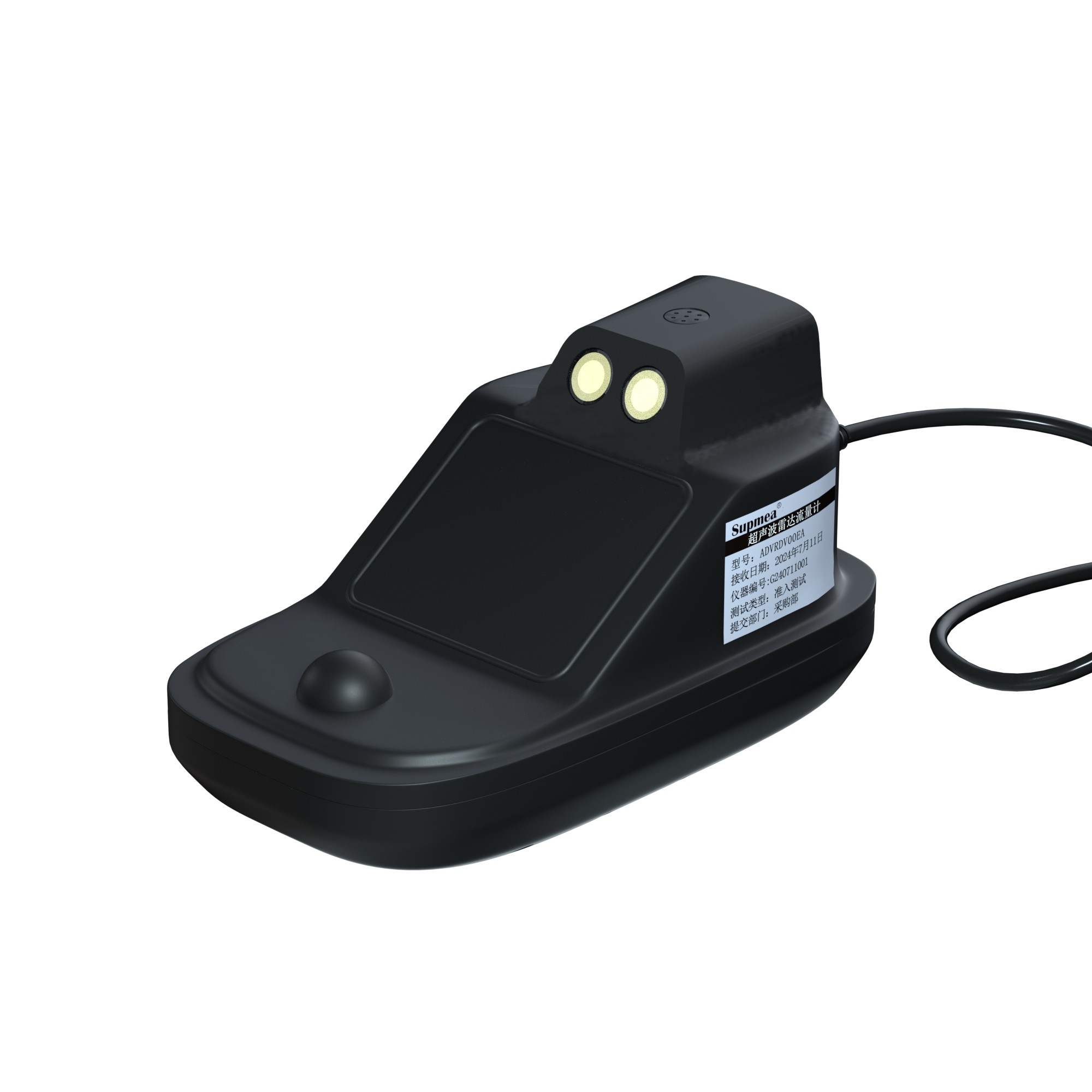

结构与特点：分为探头（传感器）和主机两部分。探头采用流线型设计，IP68防护等级，可直接浸入水中。主机负责供电、信号处理和数据输出。集成压力或超声波传感器同步测量液位，通过流速面积法计算流量。

适配介质：适用于含有悬浮物、颗粒、气泡的污水、河水、工业废水等。要求介质能对声波产生有效散射。

典型技术参数（参考）：流速测量范围0~10 m/s，精度±1.0% ± 0.01 m/s；液位测量精度±0.2% ± 0.01m；工作频率2MHz。

3. 超声波明渠流量计（如FSB300/500系列）

结构与特点：非接触测量，由超声波探头和主机组成。通过测量量水堰槽（如巴歇尔槽、三角堰）内的液位高度，根据标准水位-流量关系曲线换算成流量。

适配介质：明渠中的水流，包括污水、灌溉用水等。

典型技术参数（参考）：液位测量盲区最小0.15m，精度3mm或0.5%F.S，流量精度可达3%。

4. 复合式流量计（如FAC300系列）

结构与特点：集成了超声波多普勒和雷达多普勒双模式传感器。在满管时优先使用超声波测速，非满管时自动切换至雷达测速，实现全工况覆盖。同时复合静压式水位传感器，测量更全面。

适配介质：复杂管网工况，尤其是水位波动大、时满时非满的管道或渠道。

三、核心产品优势提炼

问：相比传统机械式流量计，超声波流量计的核心优势是什么？

答：其优势可概括为“免维护、高精度、广适配、降成本”。

1. 真正的免维护：测量元件无任何机械运动部件，从根本上避免了叶轮磨损、轴承卡死、杂质缠绕等问题，大幅降低长期运维成本和人工作业风险。
2. 测量精度高且稳定：时差法对洁净流体精度可达0.5级；多普勒法对复杂水体也能保持1.0%的精度。测量不受流体密度、粘度、压力变化影响，长期稳定性好。
3. 适配多工况与复杂介质：从洁净自来水到含沙污水，从满管到明渠，从固定安装到便携检测，均有对应产品方案。多普勒法对两相流的测量能力是许多流量计的盲区。
4. 安装便捷，不中断工艺：外夹式安装无需切割管道，不停产即可完成安装，极大节省安装成本和时间。
5. 数字化与智能化输出：标准配置4-20mA模拟输出、RS485（Modbus协议）数字通讯，便于接入DCS、PLC系统或云平台，实现数据远程监控与智能分析。

四、适用行业及具体使用场景

1. 水务与环保行业

• 市政给排水：自来水厂出厂水计量、分区计量（DMA）、管网漏损监测。
• 污水处理：进/出水口流量监测、曝气池回流污泥测量、消化池进料计量。
• 河流水文监测：河道断面流速、流量在线监测，防洪预警。
• 企业排污监控：污水排放口瞬时与累计流量计量，符合环保监管要求。

2. 工业生产过程

• 冶金、化工：冷却水循环量测量、工艺液体添加计量。
• 能源行业：热网循环水流量测量、电厂冷凝水测量。
• 食品制药：CIP清洗流程流量监控、纯化水分配系统计量。

3. 水利与农业灌溉

• 灌区信息化：明渠输配水流量计量，实现按量收费、节水灌溉。
• 水库调度：泄洪洞、输水隧洞流量监测。

五、企业效益与综合提升分析

问：选用超声波流量计能为企业带来哪些实际价值？

答：其价值体现在成本、运维、工艺三个层面的全面提升。

1. 成本控制：
   • 降低采购与安装成本：一款仪表可覆盖多种管径，减少备件型号；外夹式安装节省了安装旁通、切断阀等费用。
   • 节约能耗：几乎无压力损失，避免了孔板等节流件造成的永久性能耗。
2. 运维效率提升：
   • 减少维护频次与费用：免维护设计将传统机械表每年数次的拆洗、校准工作降至最低。
   • 降低故障停产风险：高可靠性保障了生产过程的连续性，避免因仪表故障导致的非计划停机。
   • 便捷的在线校准：部分型号支持在线零点校准和系数修正，无需拆送检定。
3. 工艺优化与精细化管理：
   • 提升计量准确性：高精度测量为能源核算、物料平衡、成本分摊提供可靠数据基础。
   • 助力智能化升级：数字信号输出无缝对接自动化系统，是实现智慧水务、智能工厂的关键数据采集节点。
   • 支持工艺诊断：通过流量趋势分析，可辅助判断泵效变化、管道泄漏、过滤器堵塞等潜在问题。

结论

超声波流量计凭借其非接触、高精度、强适应性和免维护的核心特点，已成为现代工业流量测量的优选方案。企业在选型时，应首要明确被测介质特性（洁净度、是否含颗粒）、安装条件（管道或明渠、满管与否）及精度要求，从而在时差法与多普勒法及其细分产品型号中做出正确选择。正确的选型不仅能实现一次性投资的物有所值，更能通过长期的稳定运行、极低的维护成本和精准的数据支撑，为企业带来持续的降本增效与工艺优化收益。

用户常见问题（FAQ）

Q1: 超声波多普勒流量计对水质有什么要求？必须是很脏的水吗？

A1: 并非必须“很脏”。多普勒法需要流体中含有能反射声波的散射体，如悬浮固体颗粒、微小气泡或密度不均的界面。对于相对洁净但含有微量气泡的自来水或循环水，通常也能测量。但对于极度纯净、无任何散射体的液体（如去离子水），则可能无法工作，此时应选用时差法流量计。

Q2: 外夹式超声波流量计的测量精度受管道材质和衬里影响吗？

A2: 是的，管道材质和衬里对声波传播有显著影响。铸铁、钢、不锈钢等均质致密管材测量效果最好。对于水泥管、内衬塑料或橡胶的管道，声波衰减较大，需要选择发射功率更强的传感器或特殊的安装方式。在选型前，务必向供应商提供准确的管道信息（材质、壁厚、衬里、尺寸），以确保测量成功和精度。
