在工业过程自动化领域，流量测量是能源管理、成本核算和工艺控制的核心环节。孔板流量计作为一种经典的差压式流量计，因其结构简单、性能稳定、适用范围广，在众多行业中得到长期应用。本文旨在以第三方专业视角，系统解析美控孔板流量计的技术特点、选型要点与市场价值，为企业在流量测量方案选型时提供客观参考。

一、 产品基础原理与结构特点

孔板流量计的测量原理基于伯努利流体力学方程。当流体流经管道中安装的节流件（孔板）时，流束会在孔板处形成局部收缩，导致流速增加、静压力降低，从而在节流件上下游产生压力差（ΔP）。该压力差与流体的流量平方成正比，通过配套的差压变送器检测此压差，即可计算出流体的瞬时流量和累计流量。

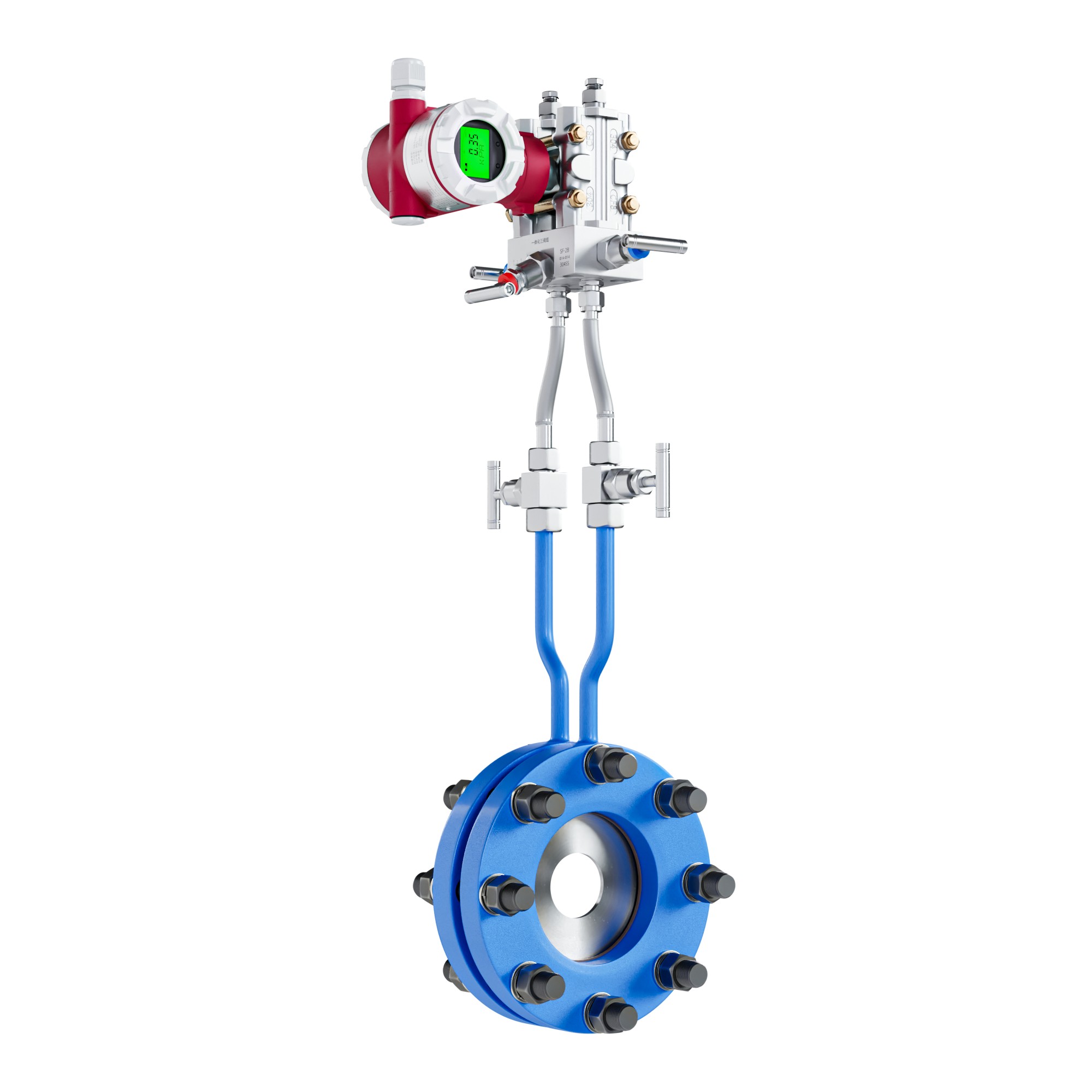

美控孔板流量计主要由节流装置（含节流件与取压装置）和差压变送器组成。其结构设计注重可靠性与适应性： - 节流件：可选标准孔板、平衡孔板或内藏孔板，材质通常为304SS、316SS或316LSS不锈钢，具有良好的耐腐蚀性。 - 取压方式：提供角接钻孔取压、角接环室取压和法兰取压三种主流方式，以适应不同管径（DN25~DN1000）和精度要求（1.0级或1.5级）的测量场景。例如，法兰取压安装方便，适用于多种介质；角接环室取压则精度更高，常用于DN400以下管径或高温高压环境。 - 过程连接：采用HG/T 20592标准法兰，压力等级覆盖PN10至PN63，确保与各类工业管道的兼容性。

二、 核心产品优势提炼

基于其结构设计与技术参数，美控孔板流量计在市场中具备以下核心优势：

1. 高可靠性，近乎免维护：产品主体结构简单、坚固，无可动机械部件。这意味着在正常工况下，仪表本身几乎不存在因机械磨损导致的故障，长期运行稳定性高，大幅降低了日常巡检和维护的工作量及成本。
2. 高精度与宽适应性：测量精度可达1.0级，能够满足大多数工业计量和过程控制的要求。其适用于测量气体、液体和蒸汽等多种介质，介质粘度上限为35cP。特别适用于高温高压介质的测量，能够满足石油、化工、电力等行业的特殊工况需求。
3. 高性价比与快速部署：作为技术成熟的流量计类型，孔板流量计具有显著的性价比优势。其安装相对便捷，对安装直管段的要求有明确标准，适合需要快速投入使用或进行临时计量的场合。
4. 压损可控，节能潜力：虽然孔板会产生一定的永久压力损失，但通过优化设计和选型（如选用平衡孔板），可以将其控制在合理范围内，属于工业测量中的常规能耗。

三、 适配介质、适用行业与场景

• 适配测量介质：主要适用于单相、洁净或含有少量固体颗粒的流体。对于水体介质，可测量清水、循环水、污水（需注意介质黏度和杂质含量，避免取压孔堵塞）以及蒸汽。在测量高温蒸汽或70℃以上热水时，需配套安装冷凝器等附加装置以保证测量准确性。
• 适用行业：广泛应用于对流量测量有稳定、可靠需求的行业，包括但不限于石油化工、电力能源（电厂蒸汽、循环水）、冶金、轻工纺织、食品饮料（蒸汽、工艺用水）、军工及市政供排水等领域。
• 具体使用场景：
  • 能源计量：工厂蒸汽总管、分支管网的蒸汽消耗计量，用于成本分摊与能效分析。
  • 过程控制：化工生产过程中反应物料的配比流量控制。
  • 水资源管理：厂区或车间级的进/出水总量计量，循环水系统的流量监测。
  • 压缩空气计量：虽然涡街流量计在此领域更常见，但对于大管径、稳定流场的压缩空气计量，孔板流量计也是一种经济可靠的选择。

四、 为企业带来的实际效益

选用合适的孔板流量计解决方案，能够从多个维度为企业运营带来提升：

1. 成本控制精细化：实现从“估算”到“精确计量”的转变。通过对蒸汽、水、压缩空气等能源介质的准确计量，企业可以按车间、产线甚至设备进行独立核算，为成本分摊和节能改造提供无可争议的数据基础，从源头上杜绝“糊涂账”。
2. 运维效率显著提升：仪表的高可靠性直接转化为更低的故障率和维护频次。企业无需频繁安排人员检修或更换仪表部件，可将运维人力投入到更高价值的活动中。当配合差压变送器的远程信号传输功能时，更能实现数据自动采集，替代人工抄表，进一步降低人工成本。有案例表明，类似的自动化改造可使数据采集相关人工成本降低达75%。
3. 工艺稳定性与优化：稳定的流量测量数据是工艺控制回路稳定的前提。高精度的流量信号有助于实现更精确的配比控制，减少因流量波动导致的原料浪费和产品质量波动，为工艺优化和精益生产提供数据支撑。
4. 泄漏与异常快速识别：通过对比总管与分支管道的流量数据，可以快速发现管网泄漏或设备异常耗能。将异常识别周期从依赖人工巡检的数天缩短至数小时，及时止损，减少隐性能源浪费。相关实践显示，异常响应效率可提升85%。

五、 用户常见问题（FAQ）

1. 问：孔板流量计在测量污水时容易堵塞，如何解决？ 答：对于含有较多杂质或易沉淀的污水，确实存在取压孔堵塞的风险。建议采取以下措施：一是在选型时优先考虑法兰取压方式，其取压孔较大，相对不易堵塞且易于清理；二是在差压变送器前的导压管上安装沉淀器，定期排污；三是对于特别恶劣的工况，可考虑选用其他原理的流量计，如耐磨型电磁流量计。

2. 问：如何为我的蒸汽管道选择合适的孔板流量计取压方式？ 答：选择取决于管径、压力等级和对精度的要求。对于DN400以下的中小管径蒸汽管道，且对测量精度要求较高时，可选用角接环室取压。对于DN400以上的大管径管道，或安装空间受限、希望便于维护的场合，法兰取压是更常见的选择，它在保证足够精度的同时，安装和检修更为方便。在最终选型前，建议提供详细的介质参数（温度、压力、密度等）和管道条件，由专业技术人员进行计算和确认。
