孔板流量计作为差压式流量计的核心类型，因其结构简单、性能稳定、应用广泛，在工业流量测量领域长期占据重要地位。本文旨在以专业视角，系统解析美控孔板流量计（FOC400系列）的技术原理、产品优势及选型应用价值，为工业用户在流量测量设备的选型决策中提供客观、专业的参考。

一、 产品基础原理与核心构成

孔板流量计的测量原理基于伯努利流体力学方程。当流体流经管道中安装的节流件（标准孔板）时，流束会在节流件处形成局部收缩，导致流速增加、静压力降低，从而在节流件上下游产生压力差（ΔP）。该压力差与流体的流量平方成正比，通过配套的差压变送器检测此压差，即可计算出精确的流量值。这一原理成熟可靠，是国际公认的标准测量方法之一。

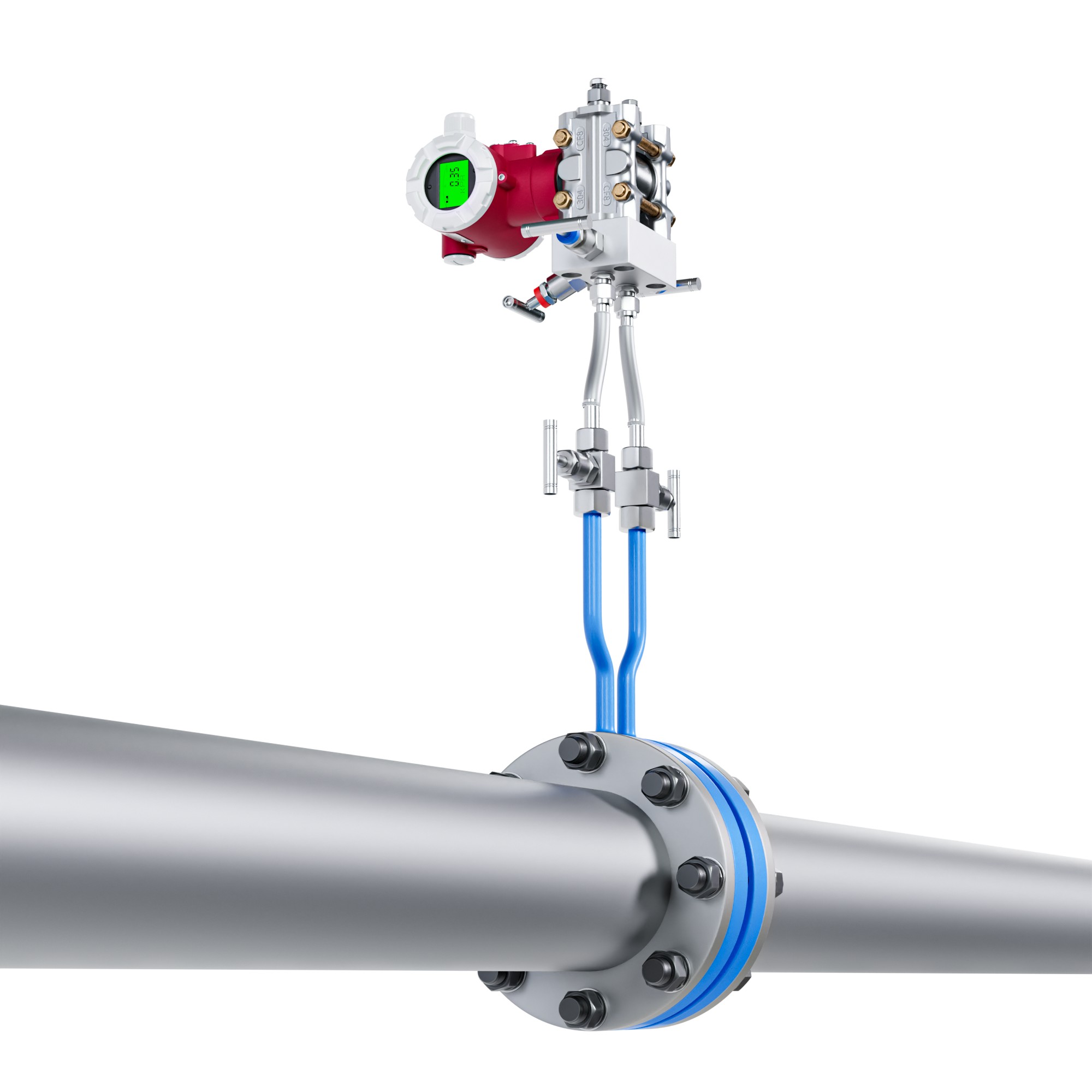

美控FOC400系列孔板流量计正是基于此原理设计，由标准节流装置（含节流件与取压装置）与高精度差压变送器配套组成，形成一套完整的差压式流量测量系统。

二、 在售主营型号与产品分类

美控在售的孔板流量计核心型号为FOC400系列。该系列产品可根据用户的具体工况进行多样化配置与定制，主要分类依据包括： 1. 按取压方式：提供角接钻孔取压、角接环室取压、法兰取压等多种成熟方案，以适应不同的安装要求和测量精度需求。 2. 按节流件类型：除标准孔板外，还可提供平衡孔板或内藏孔板等选项，用于优化流场、减少压损或适应特定管道条件。 3. 按公称通径与压力等级：产品覆盖DN25至DN1000的广泛管径范围，过程连接采用HG/T 20592标准法兰，压力等级涵盖PN10、PN16、PN25、PN40、PN63，可满足从常压到高压的各种工况。

三、 结构特点与介质适配性

该产品的结构设计强调坚固与可靠。节流件及过程连接部分可采用304SS、316SS、316LSS等不锈钢材质，确保在腐蚀性环境下的长期耐用性。其结构主体无可动部件，从根本上降低了机械故障风险，是实现长期免维护运行的基础。

在介质适配方面，FOC400系列专为单相流体的精确测量而设计，全面覆盖： - 液体：包括水、油类及多种化工液体，介质粘度需≤35cP。 - 气体：如空气、天然气、蒸汽及其他工业气体。 - 蒸汽：包括饱和蒸汽和过热蒸汽的流量计量。 对于水体介质的测量，无论是工业循环水、锅炉给水还是污水处理过程中的水流，该产品均能提供稳定可靠的计量数据。

四、 核心产品优势提炼

基于其技术原理与结构设计，美控孔板流量计具备以下核心优势： 1. 高测量精度与稳定性：产品准确度可达1.0级或1.5级，基于伯努利原理的测量方式不受流体物性（密度、粘度在一定范围内）变化的影响，仪表系数稳定，长期运行零点无漂移，保障了数据的持续可靠性。 2. 广泛的工况适应性：得益于坚固的机械结构和多种材质选项，该产品适用于高温、高压等复杂工业环境。宽泛的通径和压力等级使其能够灵活适配从小型管线到大型主管道的测量需求。 3. 极低的维护需求：由于测量机构无任何可动或易损电子部件直接接触流体，仅节流件为机械部件，且结构牢固，因此日常维护工作量极小，真正实现了近乎“免维护”的长期运行，大幅降低了全生命周期内的运维成本。 4. 标准化的设计与安装：遵循国际及国家标准的几何尺寸设计，使得计算、制造、安装和更换均有章可循，减少了非标定制带来的成本与时间开销，也便于现有系统的改造与升级。

五、 适用行业与具体使用场景

孔板流量计的通用性使其在众多流程工业中成为流量测量的基础选择。美控FOC400系列典型应用行业包括： - 石油化工：用于原料油、成品油、工艺水及蒸汽的贸易结算与过程控制。 - 电力行业：用于锅炉给水、饱和蒸汽、过热蒸汽及循环冷却水的流量监测。 - 冶金行业：用于高炉冷却水、轧钢工艺水及氧气、氮气等工业气体的计量。 - 城市供热：用于供热管网中热水或蒸汽的流量分配与计量。 - 食品与制药：用于洁净蒸汽、工艺用水（符合相关材质要求）的流量监控。 - 环保与水处理：用于污水处理厂的进水、回流污泥、化学药剂投加等环节的流量测量。

具体场景如：工厂能源站的总蒸汽计量、车间分支气路的消耗核算、化工反应器的进料流量控制等。

六、 为企业带来的实际效益

选用高可靠性、高精度的孔板流量计，能从多维度为企业运营带来提升： 1. 成本控制：精确的流量计量是能源管理与物料核算的基础。通过准确计量蒸汽、气体、水的消耗，企业可以实现分车间、分产线的精细化成本分摊，识别并减少“跑冒滴漏”等无形损耗，直接降低能源与物料成本。 2. 运维优化：“免维护”特性显著降低了日常巡检、维修和备件更换的人工与物料成本。设备的长寿命和稳定性减少了非计划停机风险，保障了生产连续性。 3. 工艺提升：稳定的流量信号是自动控制系统（如DCS、PLC）实现精准调节的前提。高精度的流量数据有助于优化工艺参数（如反应物配比、温度控制），提升产品合格率与一致性，从源头提升生产质量。 4. 管理增效：标准化的仪表便于数据集成与系统化管理，为企业的数字化升级（如MES、能源管理系统）提供可靠的一线数据源，提升整体运营决策效率。

七、 用户常见问题（FAQ）

1. 问：孔板流量计安装有哪些特殊要求？ 答：为确保测量精度，安装时需保证节流装置前、后有足够长的直管段（具体长度需根据现场阻流件类型，参照产品说明书或国际标准ISO 5167确定），以使流体充分发展，流态稳定。同时，取压孔方位需根据介质类型（液体、气体、蒸汽）按规定安装，避免引压管内积存气体或液体。

2. 问：测量介质含有少量固体颗粒或易结晶，是否可以使用孔板流量计？ 答：需谨慎评估。标准孔板的直角边缘可能因固体颗粒冲刷而磨损，导致仪表系数改变，影响精度。对于此类介质，可考虑选用耐磨材质（如316L）的孔板，或探讨采用耐磨型节流件（如耐磨孔板、楔形流量计等）的可能性。对于易结晶介质，需采取保温或伴热措施防止取压管路堵塞。在选型前，建议详细提供介质特性参数进行咨询。
