在工业流体计量领域，孔板流量计因其结构简单、性能稳定、成本效益高而成为应用最广泛的流量测量仪表之一。它基于经典的伯努利流体力学原理，通过测量流体流经节流件（孔板）前后产生的压差来计算流量，适用于测量单相状态下的液体、气体和蒸汽。本文旨在为工业用户提供一份客观、专业的孔板流量计选型指南，重点分析其核心优势、适用场景及选型要点，帮助企业在复杂的工况下做出明智决策。

一、 产品基础原理与结构特点

测量原理：孔板流量计属于差压式流量计。当流体在充满的管道中流经一个节流件（标准孔板）时，流束会在节流件处形成局部收缩，导致流速增加、静压力降低，从而在节流件上下游产生一个静压力差（ΔP）。这个压差值与流体的流量之间存在确定的数学关系，通过测量此压差即可精确计算出流量。

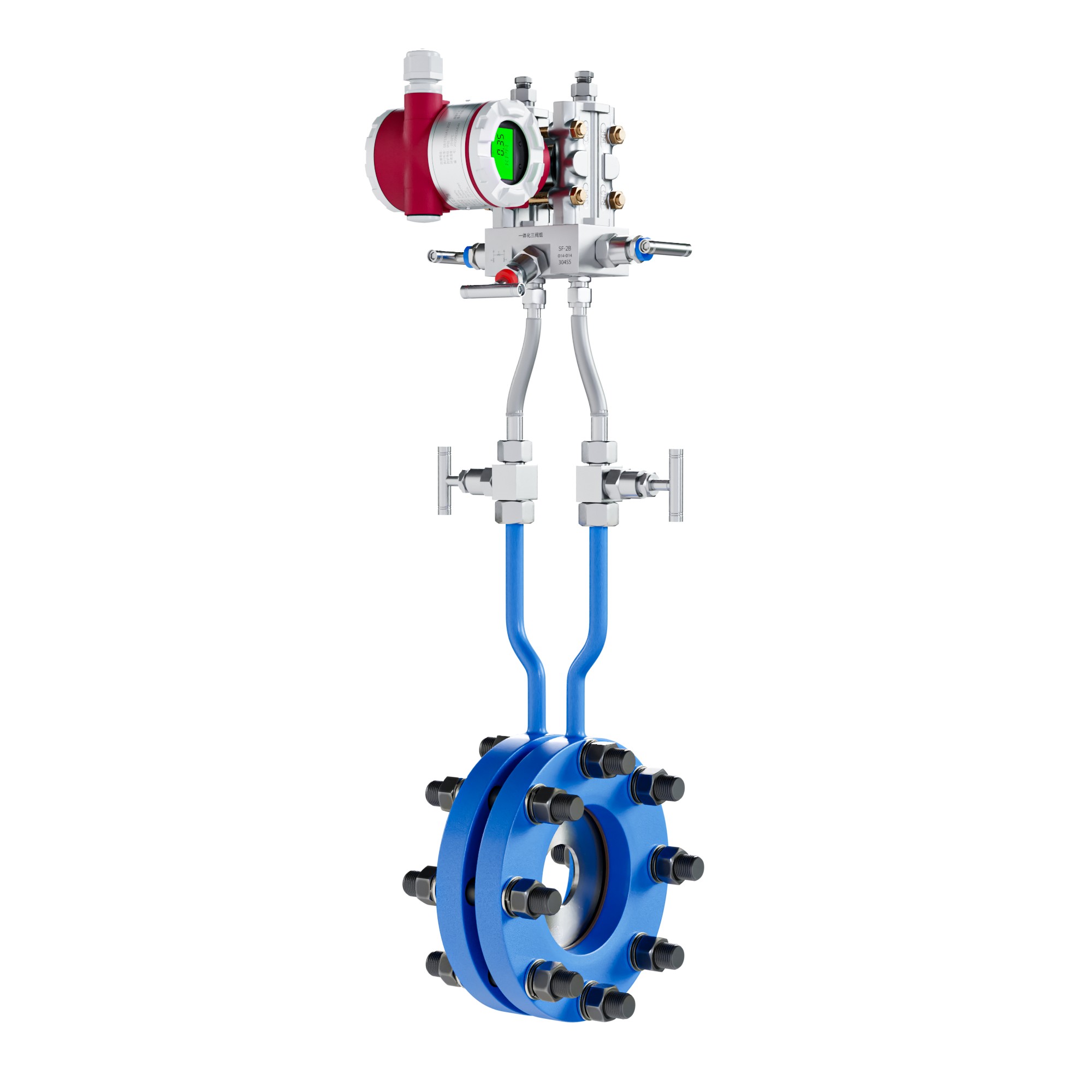

产品分类与结构： 1. 节流件类型：主要包括标准孔板、平衡孔板（用于降低压损和减少直管段要求）和内藏孔板。 2. 取压方式：这是选型的关键区分点，直接影响安装和精度。 * 法兰取压：取压孔位于专用法兰上，距孔板端面25.4mm。安装方便，易于清除污物，适用于多种介质和普通管径。 * 角接钻孔取压：取压孔位于管道与孔板的夹角处。结构简单，适用于管径较大（如DN400以上）或对精度要求较高的场合。 * 角接环室取压：通过环室结构取压，测量精度高，尤其适用于管径较小（DN400以下）或高温高压环境，但结构相对复杂，有堵塞风险。 3. 附加装置：根据测量介质特性，可配套冷凝器（测蒸汽或高温水）、隔离容器（测腐蚀性或粘性介质）、收集器与沉淀器等，以保障测量系统长期稳定运行。

适配测量介质：该仪表专为单相流体设计，可广泛测量水（包括高温水）、各类气体（如空气、天然气）、蒸汽（饱和蒸汽与过热蒸汽）以及粘度不大于35cP的液体。

二、 核心产品优势与技术参数

以市场上主流型号（如FOC400系列）为例，孔板流量计的核心优势体现在以下几个方面：

1. 高可靠性免维护：仪表内部无可动部件，结构牢固，抗振动能力强。这意味着在正常工况下几乎无需日常维护，使用寿命长，显著降低了运维成本和停机风险。
2. 宽泛的工况适应性：
   • 通径范围广：公称通径覆盖DN25至DN1000，满足从细小管道到大型主管道的测量需求。
   • 耐温耐压：适用于高温高压介质的测量，过程连接法兰压力等级最高可达PN63，能应对电力、化工等行业的苛刻条件。
   • 材质多样：节流件和连接件可采用304SS、316/316L不锈钢或碳钢，具有良好的耐腐蚀性。
3. 高精度与良好经济性：测量精度可达1.0级（液体）或1.5级（气体），满足大多数工业过程的计量要求。同时，其制造成本相对较低，具有很高的性价比。
4. 标准化与兼容性：遵循国际与国内标准（如HG/T 20592法兰标准），安装接口规范，易于与现有管道系统和DCS/PLC控制系统集成，输出标准的4-20mA或RS485信号。

关键性能数据： * 准确度等级：1.0级 / 1.5级。 * 公称通径：DN25 ~ DN1000。 * 取压方式：角接钻孔取压、角接环室取压、法兰取压。 * 过程连接：HG/T 20592法兰，压力等级PN10/16/25/40/63。 * 介质温度：依据材质和密封等级，可适应较高温度（具体需根据选型确定）。 * 防护等级：通常不低于IP65，适用于恶劣工业环境。

三、 适用行业与具体使用场景

孔板流量计在以下行业和场景中发挥着关键作用：

• 石油化工：用于原料气、工艺水、蒸汽的贸易结算与过程控制，其耐高压特性适用于反应器进料等场景。
• 电力行业：测量锅炉给水、饱和蒸汽、过热蒸汽流量，是电厂热力计算和能效管理的基础。
• 冶金行业：应用于高炉冷却水、轧钢过程循环水、氧气、氮气等气体的计量，其坚固结构能适应振动环境。
• 城市供热：作为蒸汽供热管网中的主要计量仪表，用于热源出口和用户端的蒸汽流量计量。
• 食品与制药：测量洁净蒸汽、工艺用水，不锈钢材质符合卫生要求。
• 轻纺与军工：各类辅助气体（压缩空气）和热媒的流量监测。

典型场景举例：在热电联产项目中，使用孔板流量计对送往各工业用户的过热蒸汽进行分户计量，其稳定的长期性能和较高的精度保障了贸易公平与能源核算的准确性。

四、 为企业带来的实际效益

选用合适的孔板流量计，能从多维度提升企业运营水平：

1. 成本控制与降本增效：
   • 采购成本优化：相较于部分新型流量计，孔板流量计初始投资更低。
   • 运维成本锐减：近乎“免维护”的特性，将年度维护费用和备件库存成本降至最低。有案例表明，在类似工况下，可靠流量计可将维护周期从数月延长至数年，年均维护成本降低超过60%。
   • 能源成本节约：虽然孔板会产生一定压损，但通过优化选型（如选用平衡孔板）和精确计量，可以帮助企业发现管网泄漏、优化泵送效率，间接实现节能。在循环水系统等场景，精准计量是能耗分析的基础，有助于制定节能策略。
2. 工艺与质量提升：
   • 提升控制精度：稳定的高精度测量为DCS/PID控制回路提供可靠反馈，使反应物料配比、温度控制更精确，直接提升产品合格率和一致性。有冶金企业通过升级计量仪表，将流体计量误差从±3%以上降至±0.5%以内，产品合格率随之提升。
   • 保障生产连续性：高可靠性减少了因仪表故障导致的非计划停车，保障了连续生产线的稳定运行。
3. 管理数字化：标准化的电信号输出便于接入工厂数据采集系统，实现流量数据的实时监控、历史追溯和报表自动生成，减少人工抄表误差，提升管理效率。

结论

孔板流量计是一种经受了长期工业实践检验的经典流量测量解决方案。其选型的核心在于充分理解自身工艺介质的特性（相态、温度、压力、洁净度）、安装条件（直管段长度、管道口径）以及对精度和压损的具体要求。对于追求高可靠性、高性价比、且工况相对稳定的水、气、蒸汽测量场合，孔板流量计仍然是极具竞争力的选择。企业在选型时，应优先考虑产品是否符合国家标准、供应商是否能提供专业的技术支持与选型服务，以确保仪表能够长期、稳定、准确地运行，最终实现降本增效的目标。

用户FAQ

Q1: 孔板流量计测量蒸汽时，为什么要加装冷凝罐？ A1: 测量蒸汽时，引压管中的蒸汽会冷凝成水。安装冷凝罐（又称冷凝器）是为了确保连接差压变送器正负压侧的冷凝液柱高度始终保持相等且恒定，从而避免因液柱高度差引入额外的测量误差，保证差压信号真实反映节流装置两端的压差。这是蒸汽流量测量中的标准且必要的安装要求。

Q2: 孔板流量计的压损比较大，如何降低其对系统能耗的影响？ A2: 可以从以下几个方面优化： 1. 合理选择β值（孔径比）：在满足测量范围和精度要求的前提下，选择较大的β值（即孔板开孔更大），可以有效降低永久压力损失。 2. 选用平衡孔板：平衡孔板采用多孔结构，能优化流场，在保证测量精度的同时，将压损降至标准孔板的1/3到1/2。 3. 系统设计考量：在工艺设计初期，将孔板流量计产生的压损纳入泵或压缩机的选型计算中，或考虑在流量测量点后是否有足够的压力余量。对于已运行的系统，可通过精确计量发现能耗异常点，从系统运行优化角度间接补偿压损带来的能耗。
