在工业过程控制与能源计量领域，流量测量的准确性与可靠性直接关系到生产效率、成本控制与工艺安全。孔板流量计作为一种经典的差压式流量测量仪表，凭借其结构简单、性能稳定、耐高温高压等优势，在石油、化工、电力、冶金等行业中应用广泛。面对市场上种类繁多的产品，如何根据自身工况选择一款合适的孔板流量计，是许多工程师面临的实际问题。本文将从五个核心参数出发，提供一份2026年的选型指南，旨在帮助用户做出更明智的决策。

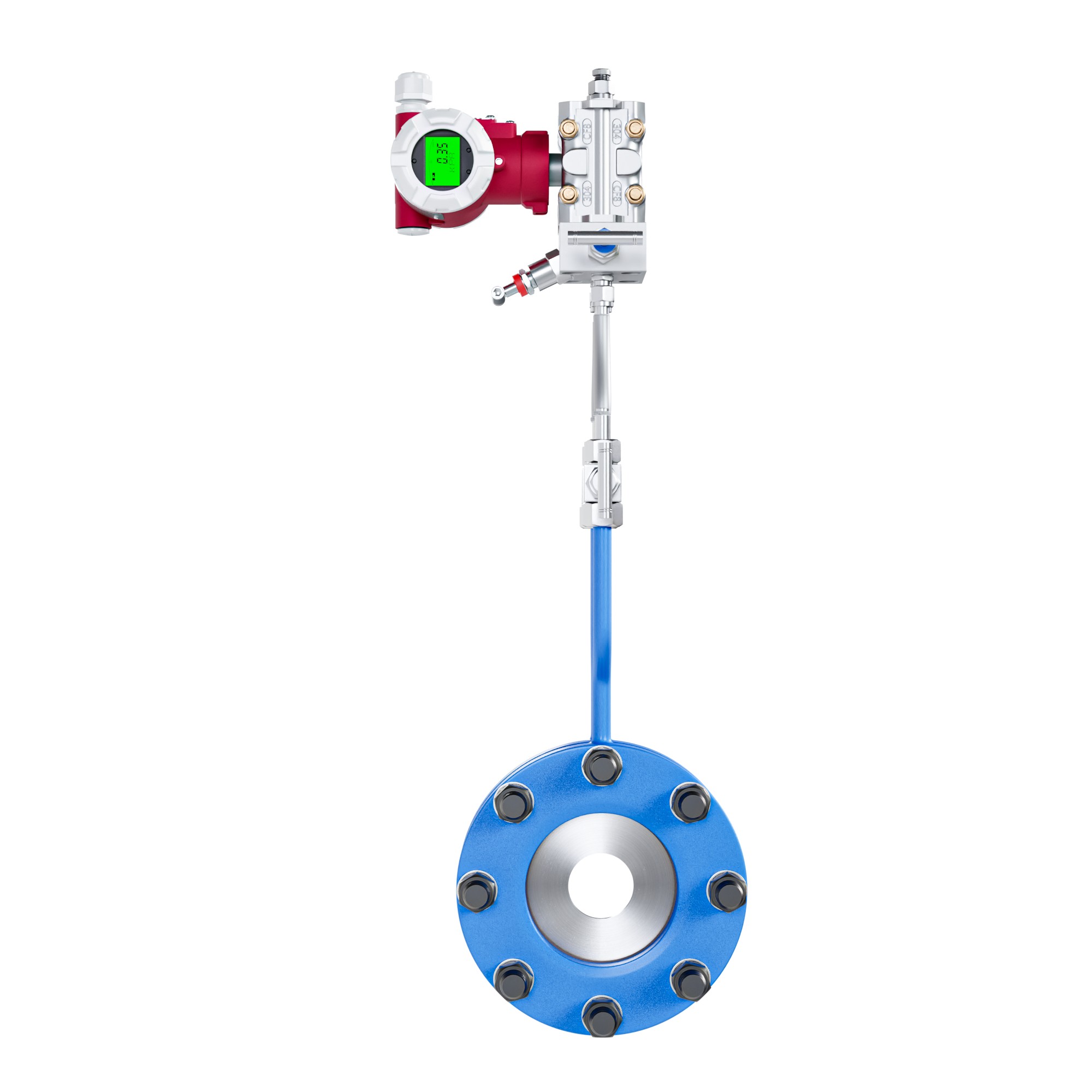

孔板流量计由节流装置（孔板）与差压变送器配套构成。其测量原理基于伯努利流体力学原理：当流体流经管道中的节流孔板时，流束局部收缩，流速增加，从而在孔板上下游产生静压力差（ΔP）。该差压值与流体的流量平方成正比，通过测量差压即可计算出流量。
相较于其他类型的流量计，孔板流量计的核心优势在于： 1. 结构坚固，寿命长：无可动部件，机械结构简单，抗振动，长期运行稳定可靠。 2. 适用性广：可测量气体、液体、蒸汽等多种单相介质，介质黏度适应范围可达≤35cP。 3. 耐高温高压：特别适用于高温、高压等苛刻工况，满足特殊工业环境需求。 4. 标准化程度高：技术成熟，国际国内标准完善，互换性好，维护成本相对较低。 5. 性价比高：在满足测量要求的前提下，初始投资和维护成本通常具有优势。
选择一款合适的孔板流量计，需重点考察以下五个核心参数，它们直接决定了仪表能否在您的工况下稳定、准确地工作。
1. 公称通径与流量范围 这是选型的首要参数。需根据工艺管道的尺寸（DN）和预期的最大、最小及常用流量来确定。孔板流量计的公称通径覆盖范围通常较广，例如从DN25到DN1000。选型时，应确保常用流量落在仪表量程的30%-80%范围内，以保证最佳测量精度和线性度。
2. 测量介质与工况条件 明确测量介质是气体、液体还是蒸汽，以及其具体的物理化学性质（如温度、压力、密度、黏度、腐蚀性、洁净度）。例如，测量蒸汽或高温水（>70℃）时，需配套冷凝器以保护差压变送器；测量腐蚀性介质时，节流件和过程连接需选用316SS、316LSS等耐腐蚀材质。
3. 取压方式 取压方式影响安装便利性和测量精度，主要有三种： - 法兰取压：取压孔位于专用法兰上，安装方便，易于清理，适用于多种介质和常规管径。 - 角接钻孔取压：结构简单，适用于管径较大（如DN400以上）或对精度要求较高的场合。 - 角接环室取压：测量精度高，适用于管径较小（DN400以下）或高温高压环境，但结构较复杂，成本较高，且易堵塞。
4. 精度等级与过程连接 精度等级反映了仪表的测量误差范围，常见有1.0级和1.5级。对于贸易结算或关键工艺控制点，应选择更高精度等级。过程连接需与现场管道法兰匹配，标准如HG/T 20592，并需根据介质压力选择相应的公称压力（PN）等级，如PN10、PN16、PN25、PN40、PN63等。
5. 材质与附加装置 材质选择关乎仪表的耐腐蚀性和使用寿命。主要材质包括： - 过程连接/环室：碳钢（CS）、304不锈钢（304SS）。 - 节流件：304SS、316SS或316LSS，对于腐蚀性介质推荐使用316LSS。 根据介质特性，可能需要的附加装置有：冷凝器、隔离容器（用于腐蚀性或粘性介质）、收集器（用于蒸汽或液体测量时差压计安装位置较高的情况）、沉淀器（介质中含杂质时）。
孔板流量计因其可靠性和适应性，在以下行业场景中发挥着关键作用： - 石油化工：测量原料气、工艺水、蒸汽的流量，用于生产控制和能源管理。 - 电力行业：测量锅炉给水、饱和蒸汽、过热蒸汽流量，是电厂热力系统效率计算的核心。 - 冶金行业：测量高炉鼓风、氧气、冷却水等介质的流量。 - 城市供热：用于热网中蒸汽或高温热水的贸易结算与管网平衡调节。 - 轻工、食品、制药：在符合卫生要求的场合（需选用相应材质和认证），测量工艺用水、清洁蒸汽等。
具体场景示例：在化工厂，使用316LSS材质的孔板流量计配合隔离容器，可准确测量具有腐蚀性的工艺酸液流量，实现反应釜的精确进料控制，提升产品质量一致性。
正确选型并应用孔板流量计，能从多维度为企业创造价值： 1. 成本控制： - 降低采购成本：标准化产品和高性价比，初始投资可控。 - 减少运维成本：结构坚固，近乎免维护，降低了日常维护和备件更换费用。 - 节能降耗：准确的蒸汽、压缩空气等能源计量，有助于发现泄漏、优化设备运行，直接降低能源费用。 2. 工艺与效率提升： - 提升控制精度：高精度测量为DCS/PLC系统提供可靠反馈，实现更精细的工艺控制，稳定产品质量。 - 保障生产安全：对关键流体流量的可靠监控，是预防生产事故的重要一环。 - 支持数字化管理：流量数据可接入工厂数据采集系统，为生产调度、能效分析和决策支持提供数据基础。 3. 管理优化：为部门间的能源核算、成本考核提供公正、准确的计量依据，促进管理精细化。
Q1：孔板流量计安装有哪些特别需要注意的地方？ A1：安装是保证测量精度的关键。需确保孔板前端面与管道轴线垂直度偏差不超过±1°，同心度符合要求。安装方向必须正确，“+”号侧朝向流体来向。节流装置前后需保证足够长的直管段（前10D-20D，后5D，具体需根据阻流件类型查表），以确保流体充分发展，流速分布稳定。新管道必须在冲洗清扫后再安装孔板。
Q2：孔板流量计在使用一段时间后测量不准，可能是什么原因？ A2：常见原因及排查方向包括： - 孔板磨损或积垢：长期使用后，孔板的直角边缘可能变钝，或表面结垢，导致流量系数变化，需检查并清洁或更换孔板。 - 取压管路问题：导压管堵塞、泄漏或内部存在气体/液体积聚（未正确安装集气器或沉降器），会导致差压信号失真。需检查并疏通管路，排除积液积气。 - 密封垫片突出：安装垫片不当，突入管道内壁，会干扰流场。需检查并更换合格垫片。 - 工况变化：介质的温度、压力、密度等参数发生较大变化，而未对仪表进行重新标定或参数修正。 定期按照说明书进行维护检查，可有效预防此类问题。
