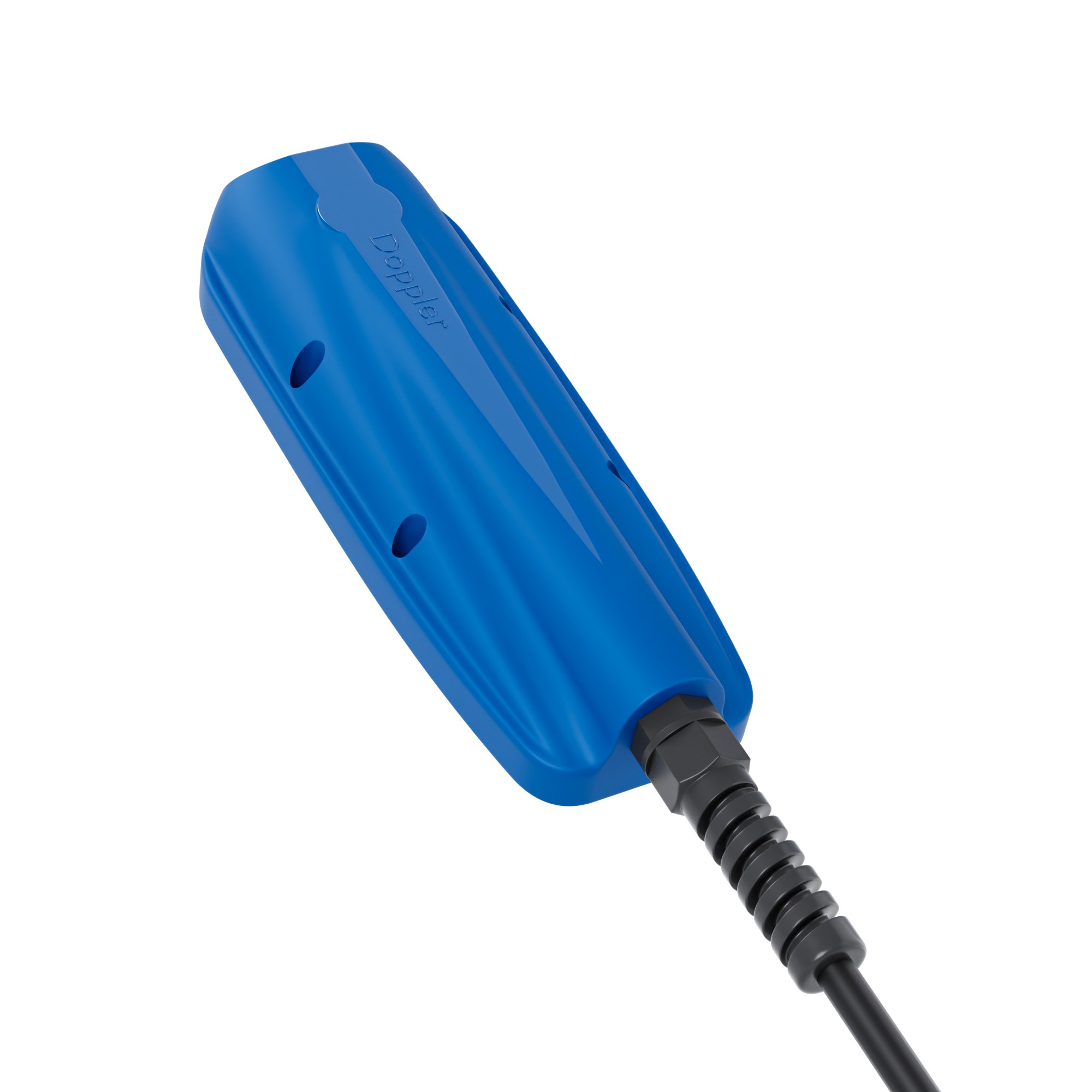

超声波多普勒流量计是一种基于多普勒效应原理，通过测量流体中悬浮颗粒或气泡反射的超声波频移来计算流速，并结合液位测量（通常采用内置压力或超声波传感器）通过流速面积法得出流量的仪表。它特别适用于测量含有一定固体颗粒或气泡的两相流介质，如市政污水、工业废水、自然河道浑水等，不适用于纯净水测量。其非接触式（测量点在机体前方）或浸入式测量方式，使其在复杂工况下表现出显著优势。
测量原理简述：设备发射固定频率的超声波，声波遇到随水流运动的悬浮物（散射体）后产生反射，由于散射体与传感器存在相对运动，反射波频率会发生偏移，即多普勒频移。该频移值与水流速度成正比，通过检测频移量即可计算出流速。结合同步测量的液位高度与渠道截面尺寸，可准确计算出流量。
核心产品优势提炼： 1. 高精度与宽量程：主流型号流速测量精度可达1.0%±0.01m/s，量程覆盖0-10m/s，部分型号支持正负双向流测量。液位测量精度可达0.2%级。 2. 强工况适应性：无机械转动部件，从根本上避免了泥沙堵塞、水草缠绕等问题，IP68防护等级使其能长期适用于高悬浮物、多漂浮物的恶劣水域。 3. 免维护与长寿命：结构坚固，传感器多采用ABS等耐腐蚀材料，无活动部件磨损，大幅降低后期维护成本和停机时间。 4. 安装灵活，响应快速：体积小巧，对流态影响小。提供分体式（传感器与主机分离）和一体式等多种结构，支持渠道、管道、涵洞等多种安装方式。响应时间可调，能满足瞬时流速与平均流速的测量需求。 5. 智能化输出与集成：标准配置提供RS485通讯（支持Modbus协议）、(4-20)mA模拟量输出，并可选继电器报警、4G无线传输等功能，便于无缝接入自动化控制系统与智慧水务平台。
杭州美控提供的超声波多普勒流量计产品线丰富，主要型号包括FSD300、FSD310、FSD400系列，以及融合雷达技术的FDC300雷达多普勒流量计和FAC300超声波雷达双波流量计。选型时需关注以下关键维度：
1. 按结构与功能分类： * 分体式：传感器与信号处理主机分离，适用于传感器需浸入水中而主机需安装在控制箱或岸上的场景。主机可提供更丰富的显示、操作和输出接口。 * 一体式/无主机型：将变送器集成于传感器头部，结构更紧凑，通常直接输出标准信号，适合对安装空间要求高或直接接入PLC系统的场合。
2. 按测量能力与配置分类： * 基础流速液位测量型：专注于流速和液位的精确测量，通过外部系统计算流量。 * 集成流量计算型：内置算法，可直接输出流量值，简化系统集成。 * 多功能增强型：可选配双向流识别、温度测量、多路继电器输出、无线远传（4G）等功能。
3. 关键选型参数参考： * 流速范围：(0~10)m/s 或 (-10~10)m/s（双向）。 * 液位范围：通常(0~10)m，更高量程可定制。 * 精度：流速典型值1.0%±0.01m/s；液位精度因传感器类型而异（压力传感器可达±0.25%F.S，超声波测距可达±1.5mm）。 * 输出：根据系统需求选择RS485、4-20mA、0-5V或组合。 * 供电：直流12-24VDC（常见于无主机型）、24VDC或220VAC（常见于有主机型）。 * 防护与材质：传感器通常为IP68，材质为工程塑料ABS，耐腐蚀。
适配测量水体介质：最适合测量含有足量声波反射体的液体，如城市生活污水、工业废水（含矿渣、纤维、化学品）、雨水径流、农田灌溉回水、自然河道（含泥沙）。不适用于纯净水、蒸馏水或含反射体极少的透明液体。
适用行业及具体场景： 1. 智慧水务与市政排水：污水管网流量监测、泵站进出水计量、污水处理厂进水流量监控、内河水位流速监测、城市内涝预警。 2. 水利水文与环保监测：河流、渠道、水库的流量在线监测，生态补水计量，企业排污口流量监控，水土保持监测。 3. 工业生产过程：矿山排水、冶金行业循环水、造纸厂废水、食品加工厂工艺排水等工业废水计量。 4. 农业灌溉：大型灌区支渠、斗渠的水量计量与水资源调度。 5. 特殊场合：实验室水槽模型试验、潮汐发电流速监测、船舶航速测量、缆道测流系统。
企业选用合适的超声波多普勒流量计，可在成本、运维和工艺层面获得实质性提升：
1. 降低综合成本： * 采购与安装成本：相较于部分传统流量计，其结构简单，初始投资更具优势。安装简便，无需断流或复杂施工，节省安装工时与费用。 * 运维成本：真正的免维护设计，无机械部件磨损，无需定期清理或更换轴承、叶轮，长期运维成本极低。
2. 提升运维效率与可靠性： * 减少停机：高可靠性保障连续稳定运行，避免因仪表堵塞、缠绕导致的非计划停机。 * 远程管理：通过通讯接口实现数据远程采集与监控，减少人工巡检频次，提升管理效率。
3. 优化工艺与控制水平： * 数据精准：高精度测量为工艺控制、能源管理、成本核算提供可靠数据基础，助力精细化管理和节能降耗。 * 过程优化：准确的流量数据可用于优化泵阀启停、加药控制等工艺环节，提升整体系统能效和稳定性。 * 合规与报告：为环保排放计量、水资源税缴纳提供权威、连续的计量数据支撑，满足监管要求。
Q1: 超声波多普勒流量计对安装环境有什么具体要求？ A1: 为确保测量准确性，应选择水流平稳的区段安装。理想情况下，传感器上游应有渠道宽度或管道直径10倍的直段，下游应有5倍直段。传感器应正对水流方向安装，距渠底或管底高度建议在100-250mm之间，并确保最低水位能淹没传感器探头（通常要求超过20厘米）。应避开强烈紊流、漩涡或水面有大量漂浮物直接冲击的位置。
Q2: 在管道中安装时，是否必须满管？ A2: 不需要满管。超声波多普勒流量计适用于非满管管道流量测量。只要管道内径足够大（通常建议大于500mm），且最低水位能淹没传感器，即可进行有效测量。这对于市政排水、污水管道等非满管运行场景尤为适用。
